【材料课堂】新能源汽车电池封装壳体焊缝金相分析
作者：
一 材料概述
随着国家新能源汽车布局和电动汽车日渐普及，其安全问题诸如电池自燃也成为大众媒体关注的焦点。
动力电池系统是新能源汽车的心脏，为新能源汽车的安全运行提供源源不断的动力和保障。其中动力电池包中电芯壳体焊接质量直接影响电池的安全。下面将举例对电池封装壳体焊缝进行制备分析。
二 制备指南
01切割
电芯壳体由中等硬度的钢制圆筒和顶部圆钢片焊接而成。选用TableCUT-200手自一体精密切割机配合树脂基氧化铝砂轮切割片A302008进行取样。
切割机 | TableCUT-200手自一体精密切割机 |
切割片 | 树脂基氧化铝砂轮切割片A302008 |
切割模式 | 脉冲切割 |
转速 | 3000rmp/min |
进给速度 | 1mm/s |

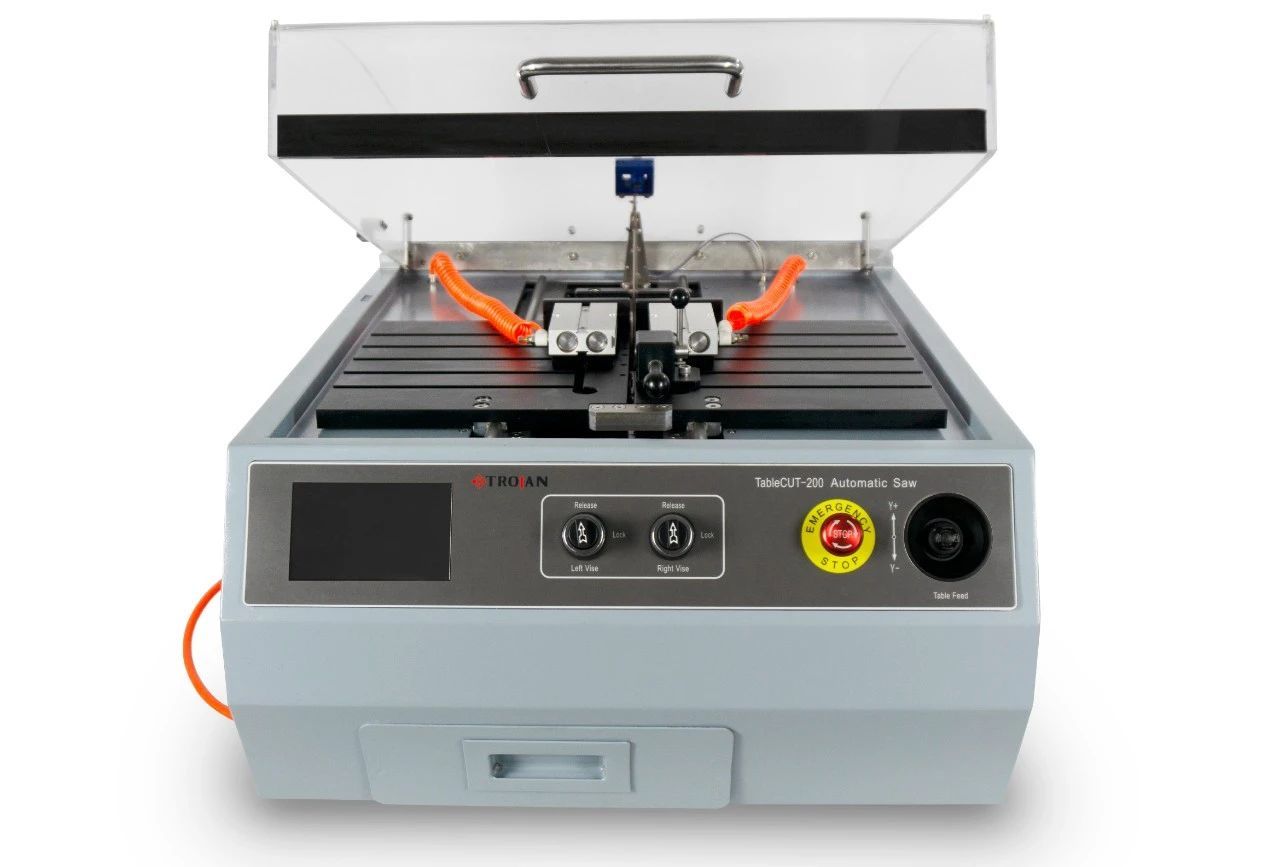

TableCUT-200手自一体精密切割机

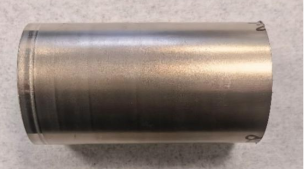

电池电芯壳体
电池电芯壳体顶盖
02镶嵌
为了便于后续的研磨/抛光，选择冷镶嵌?；ぱ?，并制成统一尺寸试样便于自动磨抛。
1.镶嵌方式：避免热镶嵌压力和温度对焊缝造成影响，选用冷镶嵌。

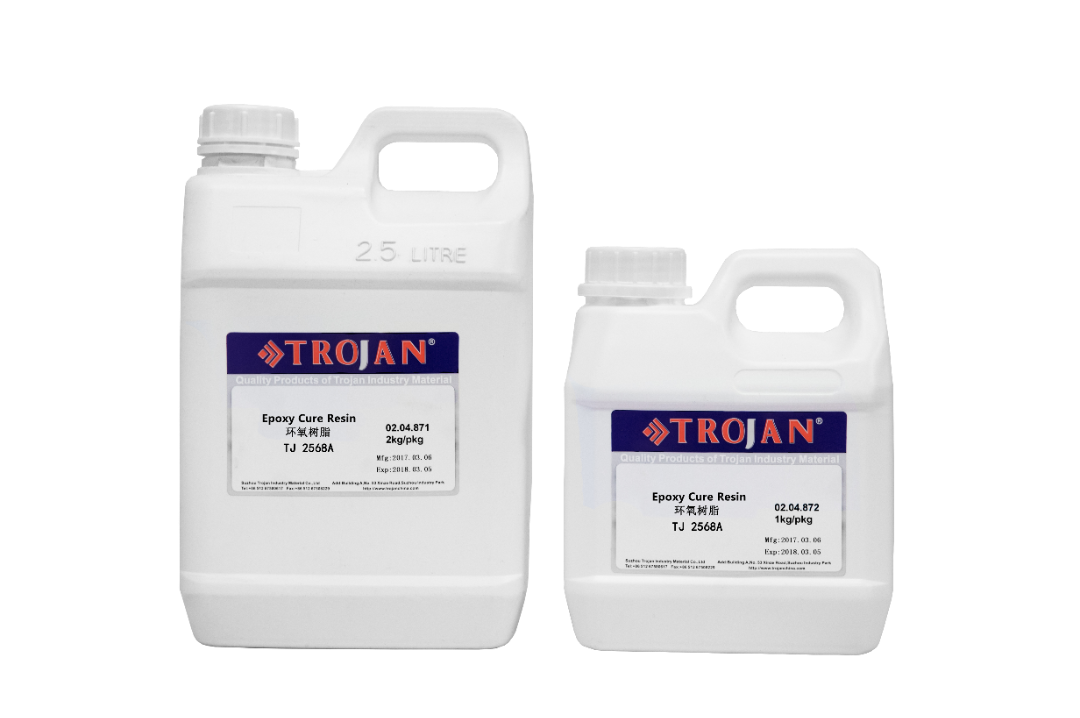

2.镶嵌树脂：选用固化时间较短的TJ2568环氧树脂。

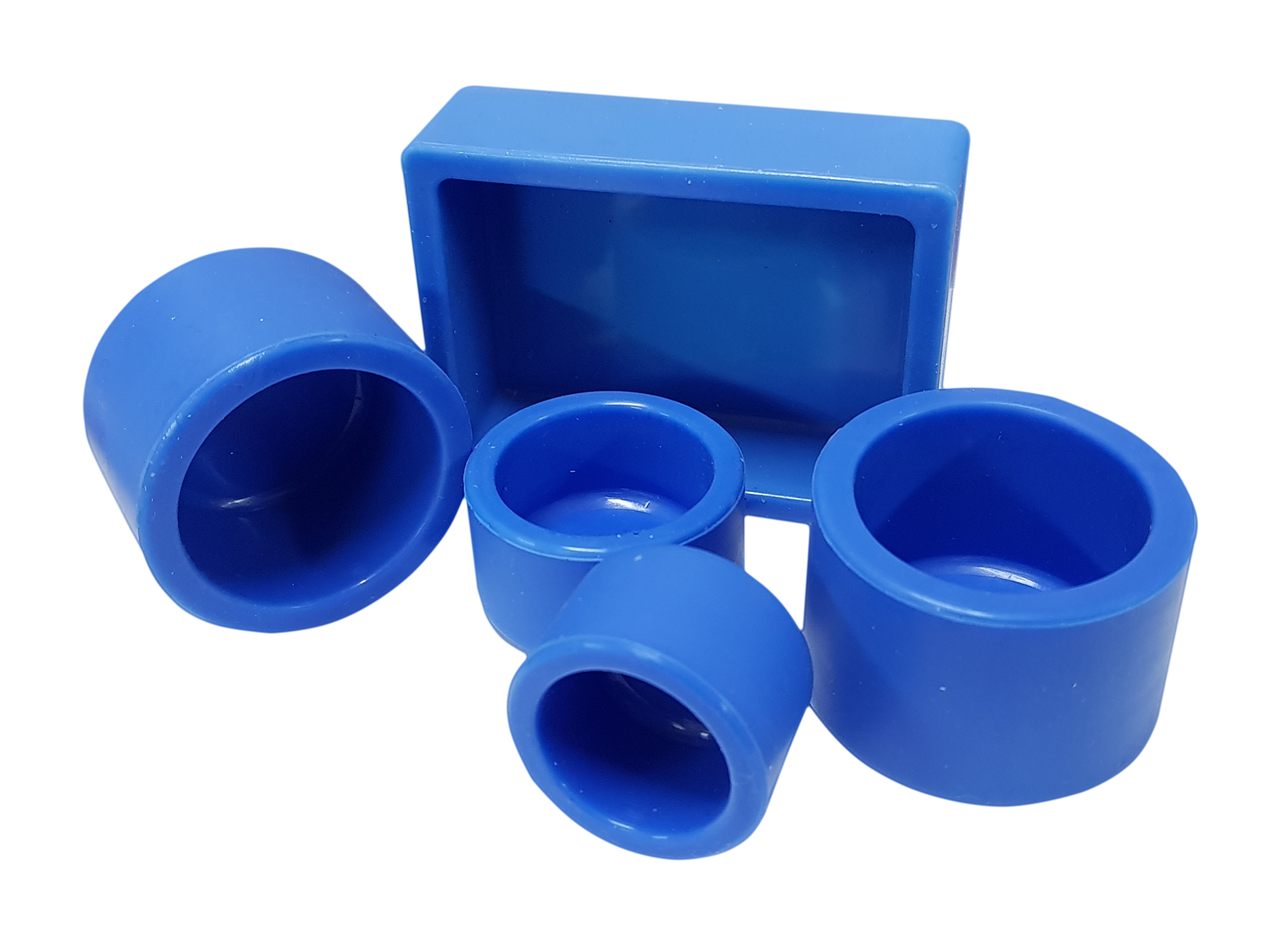

3.镶嵌方法：将样品置于硅胶模具中，倒入配好的树脂后放到ThetaMount压力冷镶嵌机进行压力冷镶嵌，通过压力冷镶嵌可以得到更佳透明度和更少气泡的镶嵌试样。

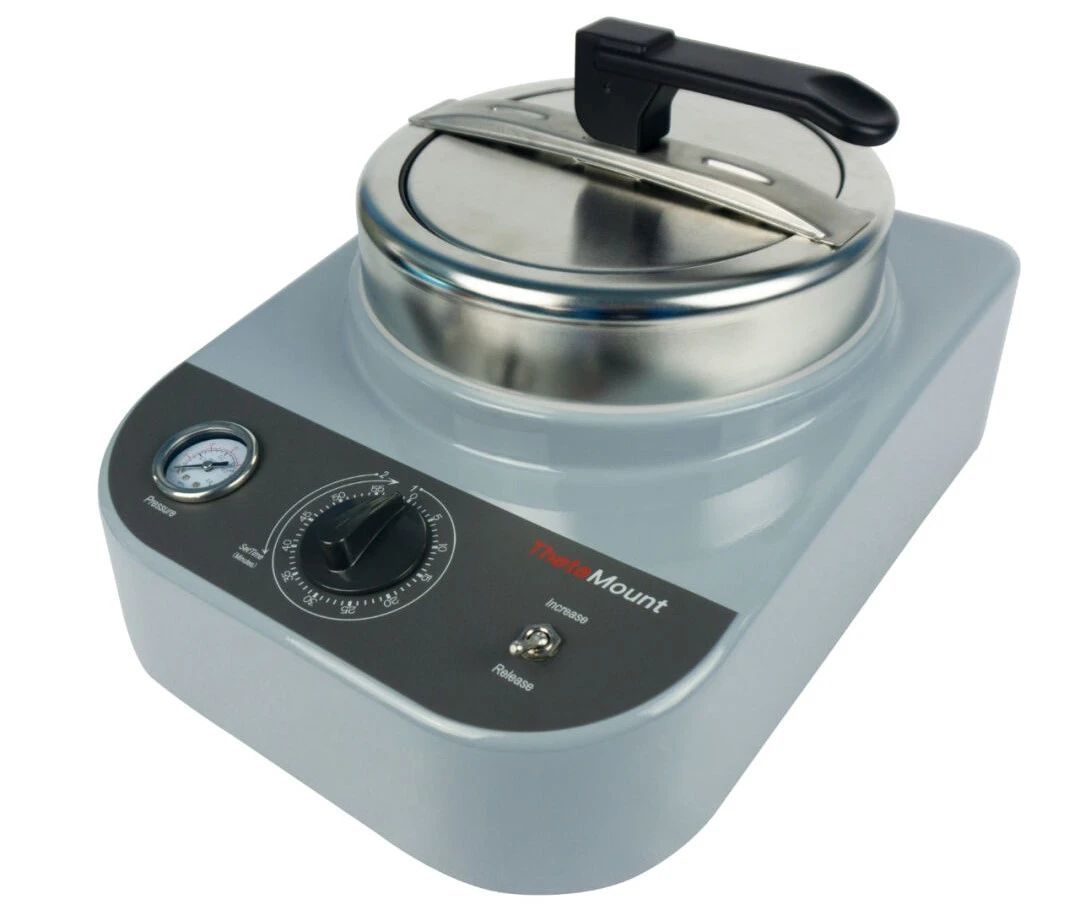

ThetaMount压力冷镶嵌机
03磨抛
推荐以下磨抛工艺供参考。
04腐蚀进行金相观察
采用10%过硫酸铵水溶液进行腐蚀，观察金相图像效果。

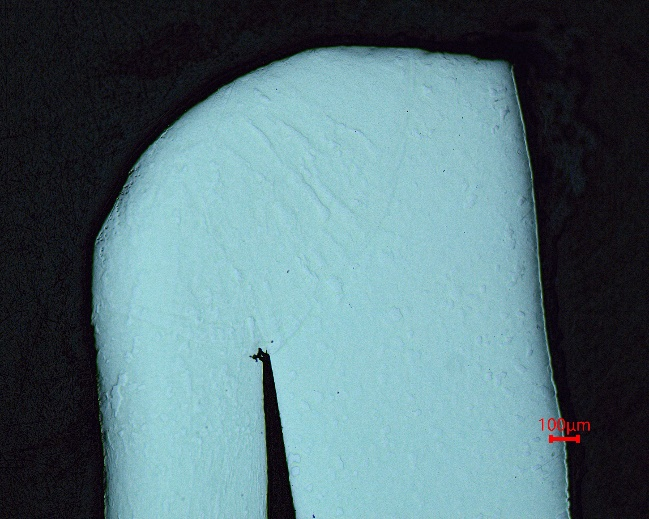

焊缝未腐蚀 -100X
焊缝-10%过硫酸铵水溶液腐蚀 -100X
