English

技术支持

首页

2022

陶片岩相的金相抛光方案

作者：

19世纪晚期，岩相学的方法被引入到陶器考古学研究当中。陶器岩相结构主要是由黏土基质、夹杂物和孔隙这三大部分组成。其中黏土基质部分主要是指小于0.05㎜的难以辨认的黏土矿物，夹杂物则包括人为掺合料和土壤夹杂颗粒物。根据各部分的化学成分和结构形态、尺寸可以分别出不同历史时期和文化地域的陶器属类。

01设备和耗材

设备

特鲁利 TableCUT-200自动精密切割机；

特鲁利 FlexPRESS-600自动热镶嵌机；

特鲁利 Theta Mount压力冷镶嵌机；

特鲁利 Theta Vacuum真空镶嵌锅；

特鲁利 Alpha-600 自动磨抛机；

特鲁利 MN61金相显微镜；

电子天平；吹风机；

耗材

酒精；脱脂棉；一次性塑料杯；一次性搅拌棒；
特鲁利 Φ30mm硅胶模；
特鲁利热镶环氧树脂 TJ2237；
特鲁利冷镶环氧树脂 TJ2562；
特鲁利 SiC金相砂纸(P400；P800；P1200；P2000；P2500)；
特鲁利 CS-JP 蓝色丝绸抛光布(8in)；
特鲁利 ET-JP白色合成人造丝抛光布(8in)；
特鲁利 3μm多晶金刚石抛光液；

特鲁利 0.05μm二氧化硅抛光液；

02制样过程

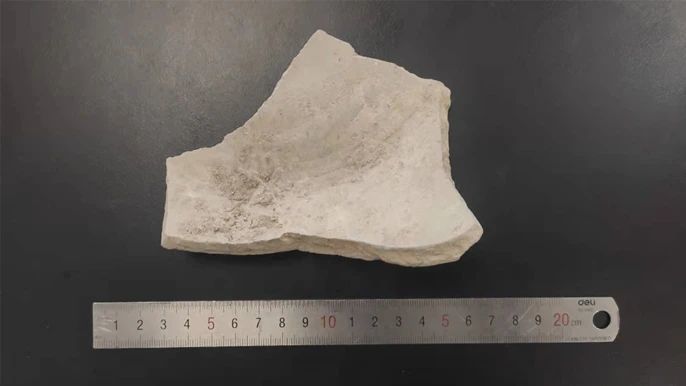

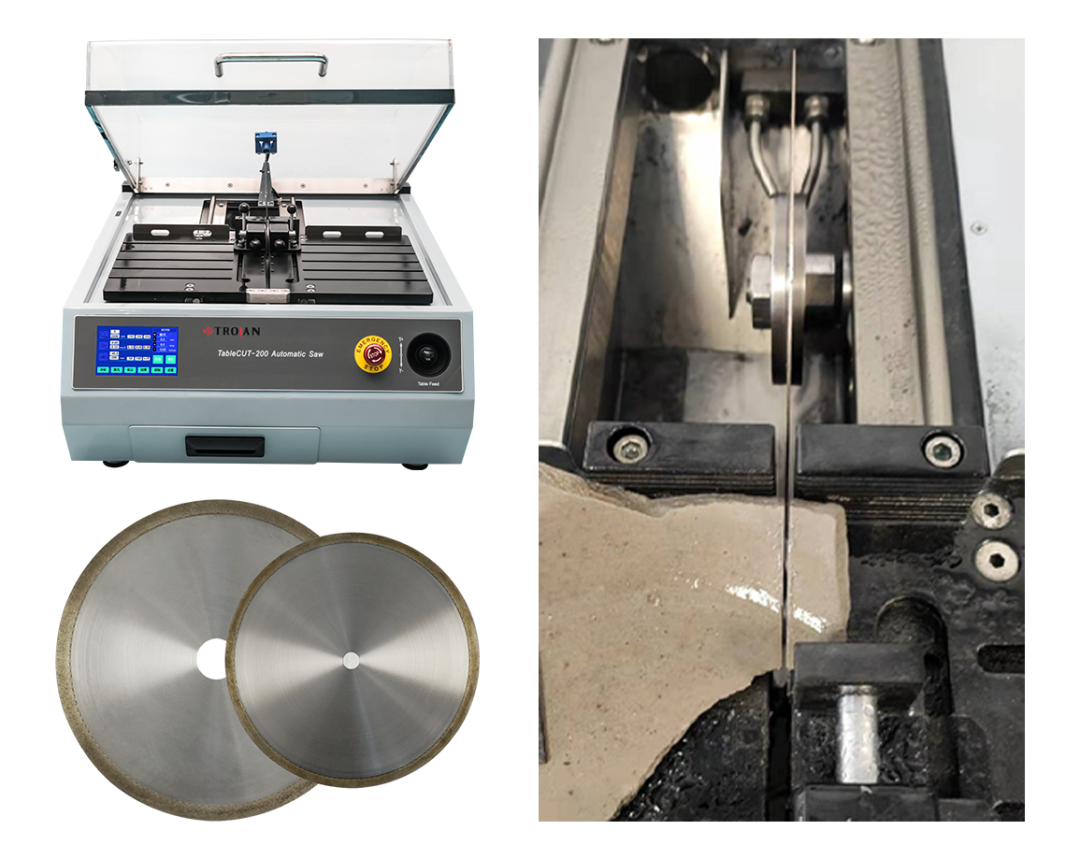

1-切割

使用TableCUT-200自动精密切割机配合金刚石切割片切割陶片至合适形状和大小。

设备	TableCUT-200自动精密切割机
耗材	金刚石切割片
参数	0.3mm/s，3000rpm

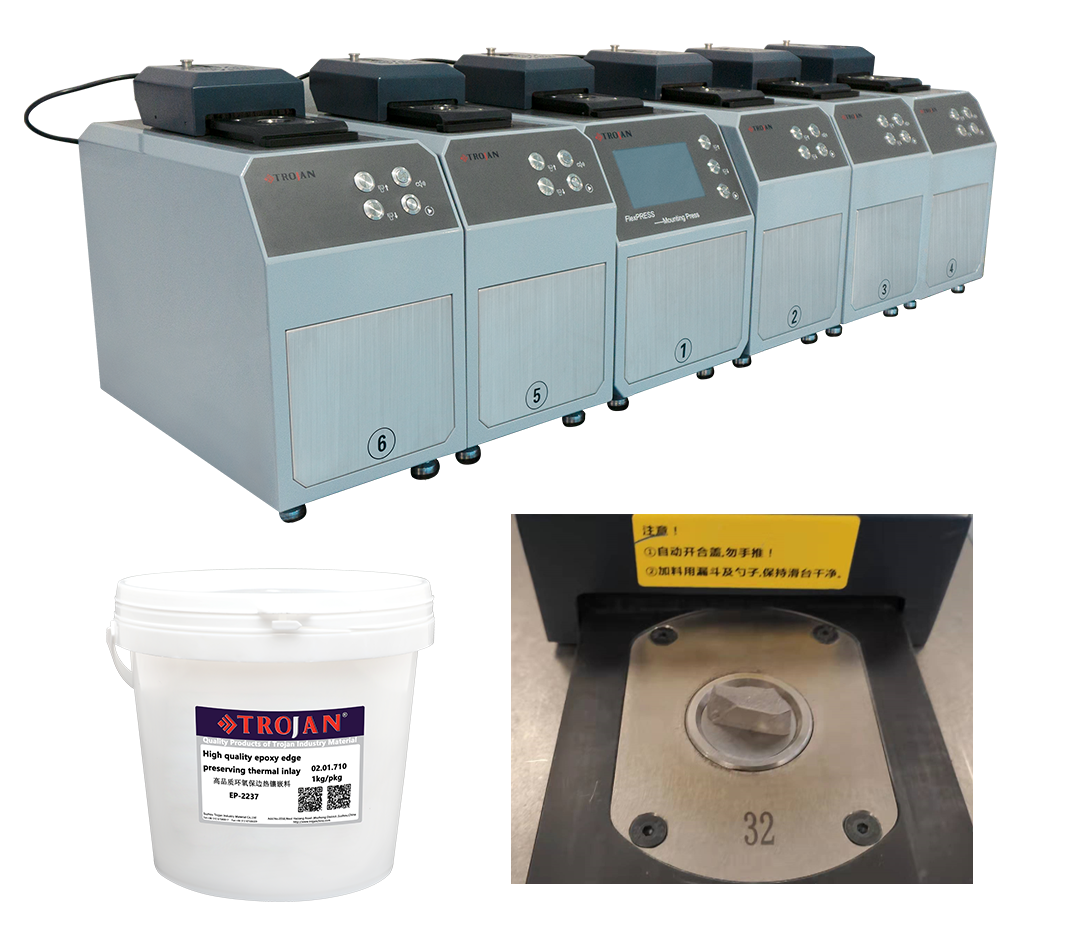

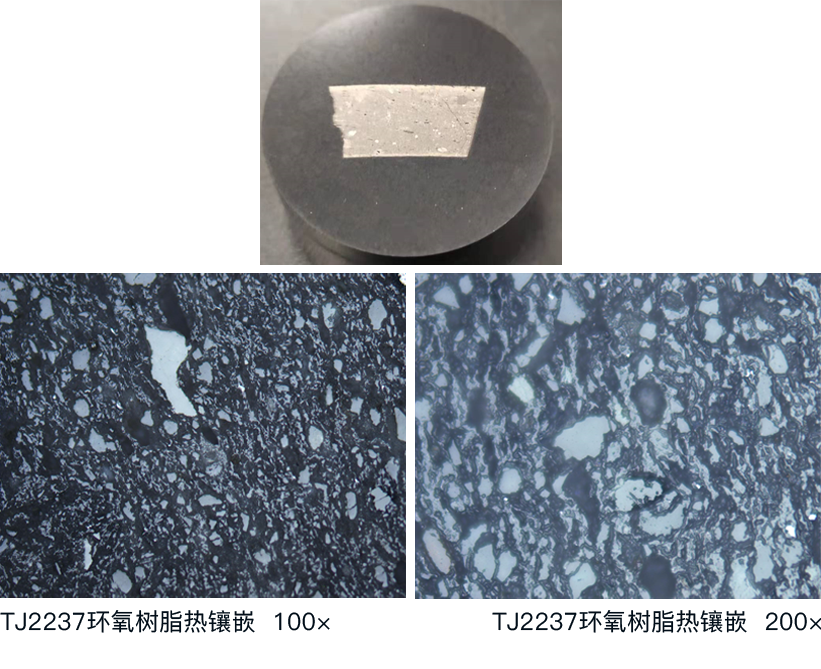

2.1-镶嵌（热镶嵌 TJ 2237）

使用FlexPRESS-600自动热镶嵌机配合TJ2237环氧树脂镶嵌试样。

设备	FlexPRESS-600自动热镶嵌机
耗材	TJ 2237
参数	170℃，5min，100bar

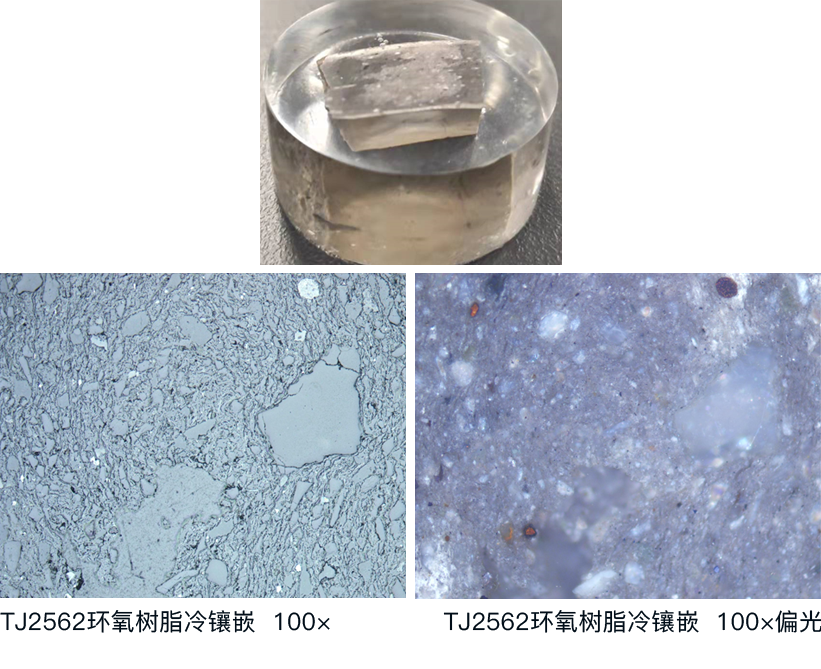

2.2-镶嵌（冷镶嵌 TJ 2562）

发现陶片中含有大量的孔隙，使用TJ2562进行真空镶嵌，将树脂按比例混合在Theta Vacuum真空镶嵌机中抽真空镶嵌，并将试样放入Theta Mount压力冷镶嵌锅中加压固化约12h。

设备	Theta Vacuum真空镶嵌机、Theta Mount压力冷镶嵌锅
耗材	TJ 2562
参数	0.2MPa，12h

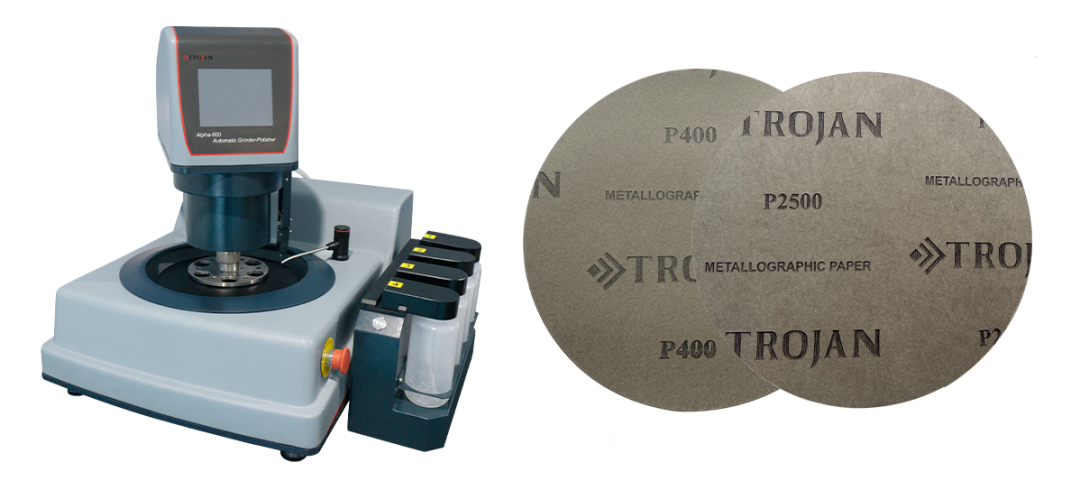

3-研磨

使用Alpha -600自动磨抛机研磨试样，砂纸P400→P2500。

设备	Alpha-600自动磨抛机
耗材	砂纸：P400；P800；P1200；P2000；P2500
参数	压力20N，转速200rpm，时间2min

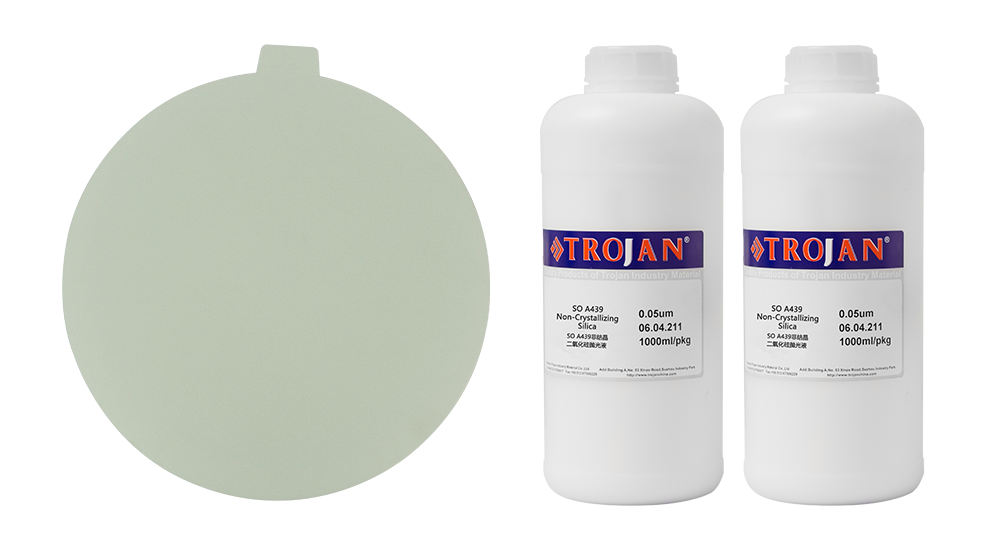

4.1-抛光（粗抛）

使用Alpha-600自动磨抛机抛光试样，先使用CS抛光布，交替使用3μm多晶金刚石抛光液和0.05μm二氧化硅抛光液进行粗抛。

设备	Alpha-600自动磨抛机
耗材	CS抛光布，3μm多晶金刚石抛光液&0.05μm二氧化硅抛光液
参数	压力25N，转速同向150rpm，时间300s
