天水学生快餐联系方式,附近学生200元随叫随到绍兴,附近学生200元随叫随到陵水 ,广水快餐500元3小时不限次数

03

2022

-

08

【材料课堂】铅锑合金金相试样制备报告

作者：

【材料课堂】铅锑合金金相试样制备报告

含铅、锑的合金摩擦系数小，有良好的韧性、导热性和耐蚀性，是生产蓄电池极板、化工管道、电缆包皮的首先选择的材料。与纯铅相比，铅锑合金的熔点低，熔融状态下流动性好，易于浇铸成型，凝固后硬度大,是制造铅酸蓄电池板栅和导电零件的一种含锑的铅合金。

01设备和耗材

设备

FlexPRESS 全自动模块化热镶嵌机；


TableCUT-200 手自一体精密切割机；


Alpha-600 自动磨抛机；


MN-60系列金相显微镜；


电子天平；


吹风机。

耗材

酒精；脱脂棉；
特鲁利冷镶环氧树脂  TJ2232；
特鲁利SiC金相砂纸(P800；P1200；P2000；P2500)；
特鲁利3μm金刚石研磨纸；
特鲁利SC-JP 白色纤维抛光布(8in)；
特鲁利ET-JP白色合成人造丝抛光布(8in)；
特鲁利3μm多晶金刚石抛光液 ；
特鲁利0.05μm氧化铝抛光液；
特鲁利0.05μm二氧化硅抛光液。

02制样过程

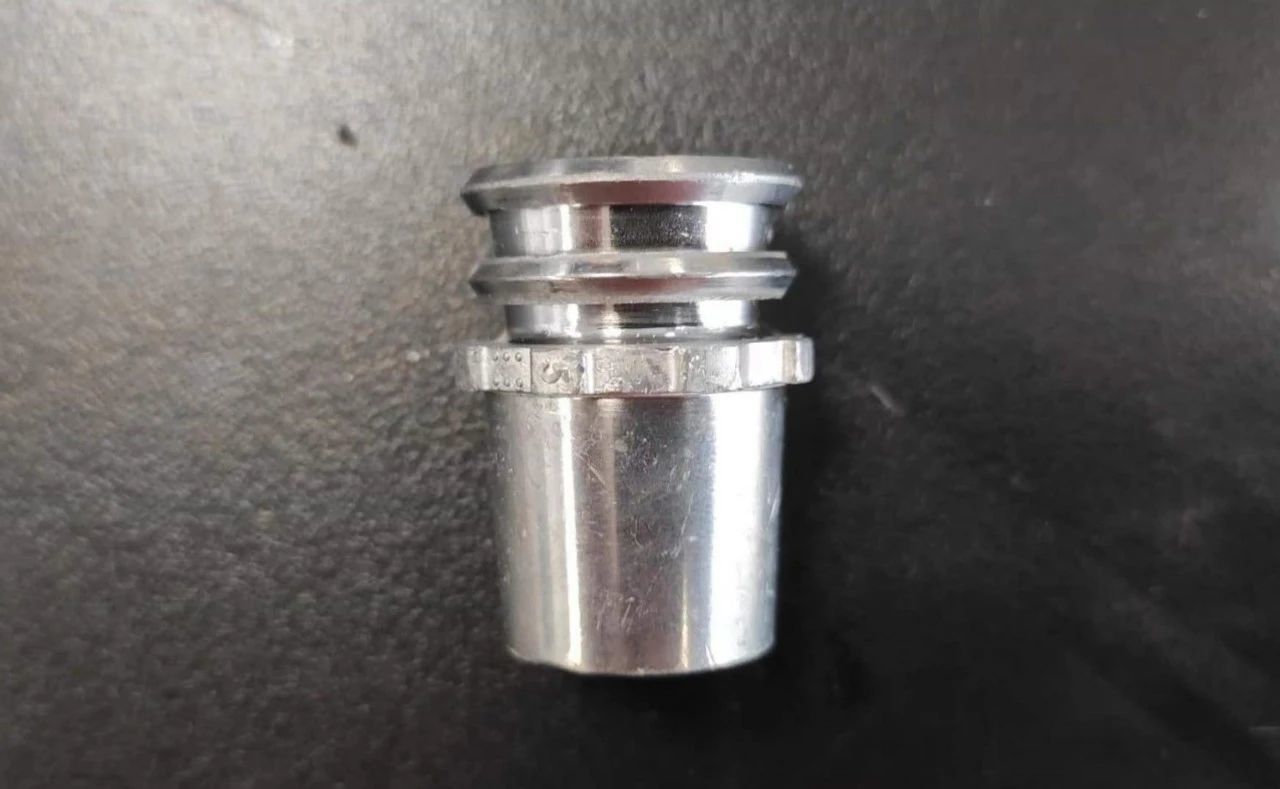

1-切割

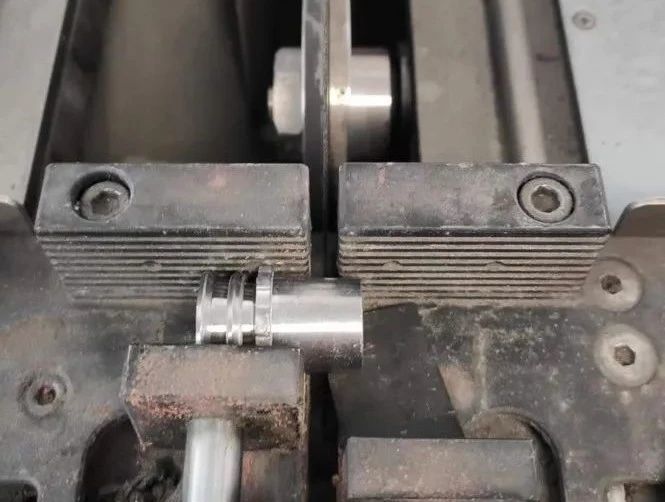

使用TableCUT-200 手自一体精密切割机切割试样。

TableCUT-200 手自一体精密切割机

设备

TableCUT-200 手自一体精密切割机

耗材

SiC切割片

参数

2000rpm，0.2mm/s

2-镶嵌

使用TJ2232环氧树脂热镶。

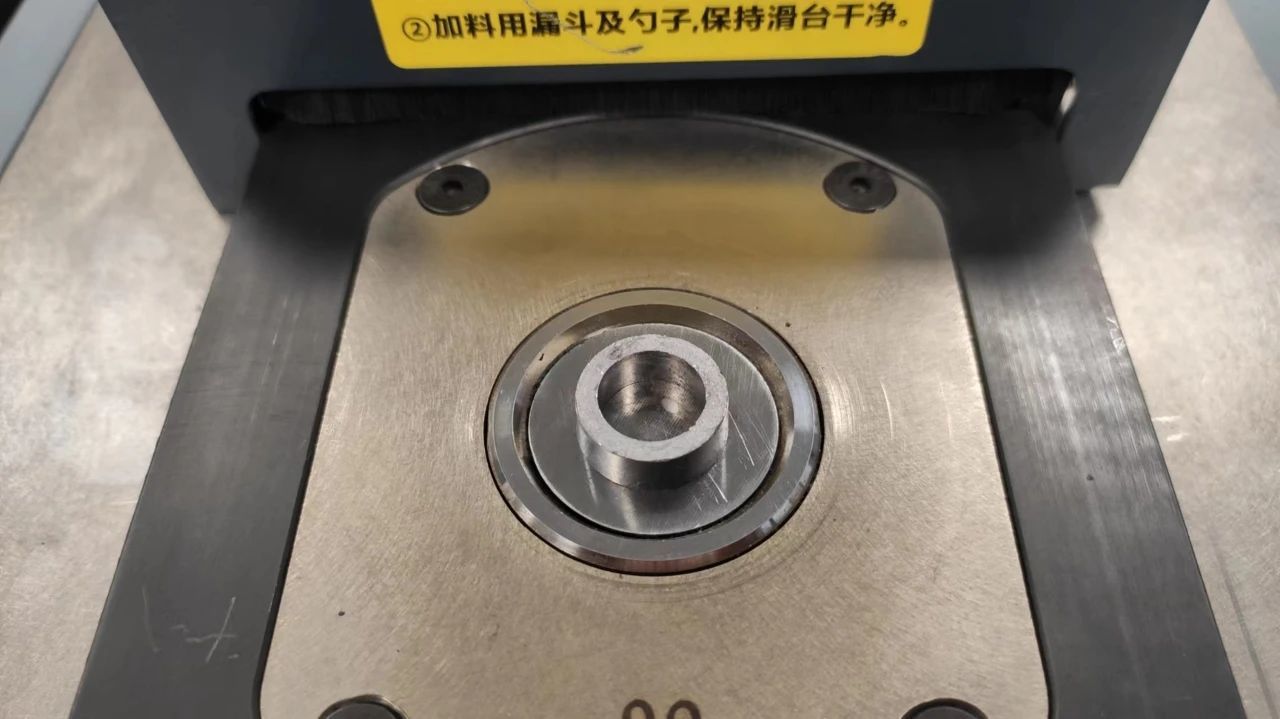

FlexPRESS 全自动?？榛认馇痘?/strong>

设备

FlexPRESS 全自动?？榛认馇痘?/strong>

耗材

TJ2232

参数

180℃，120bar，5min，中速冷却

3-研磨

使用Alpha-600手动轻微研磨试样，砂纸P800→P2500。最后使用3μm金刚石研磨纸研磨。

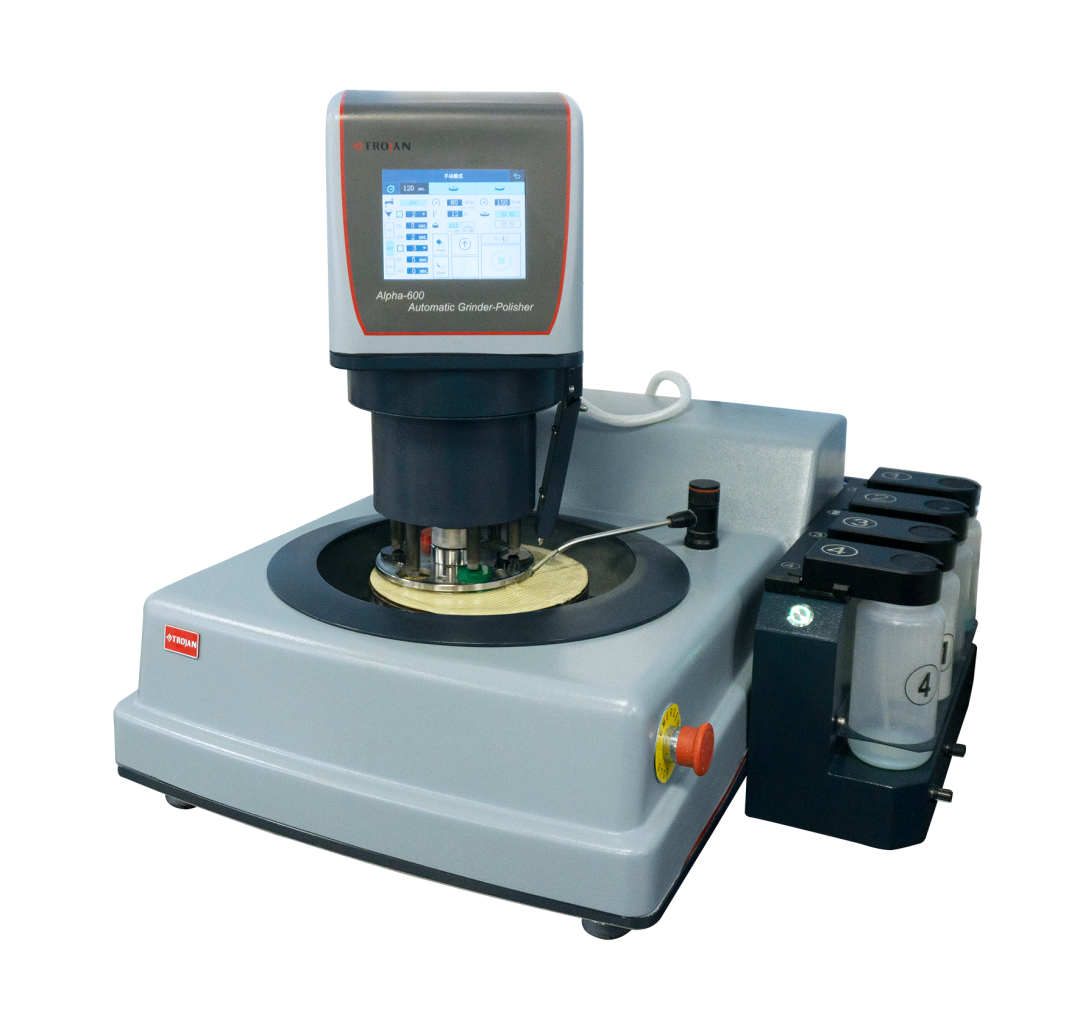

Alpha-600 自动磨抛机

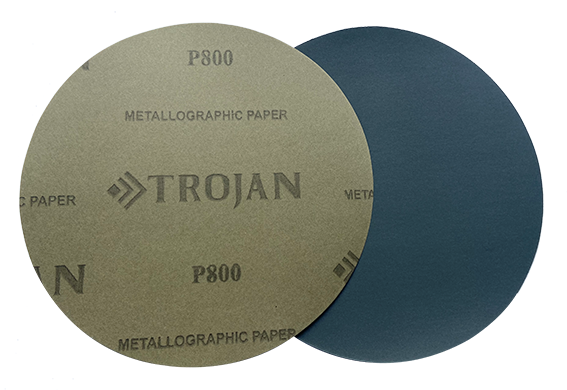

金相砂纸

设备

Alpha-600 自动磨抛机

耗材

砂纸：P800；P1200；P2000；P2500
3μm金刚石研磨纸

参数

转速200rpm，压力要轻

4.1-抛光（粗抛）

使用Alpha-600自动磨抛机抛光试样，先使用SC抛光布，配合油基3μm多晶金刚石抛光液粗抛。

SC-JP白色丝绸抛光布

金刚石抛光液

设备

Alpha-600自动磨抛机

耗材

SC抛光布，油基3μm多晶金刚石抛光液

参数

同向150rpm，压力18N，时间300s

4.2-抛光（中抛）

使用Alpha-600自动磨抛机抛光试样，使用ET抛光布配合0.05氧化铝＋50nm二氧化硅抛光液中抛。

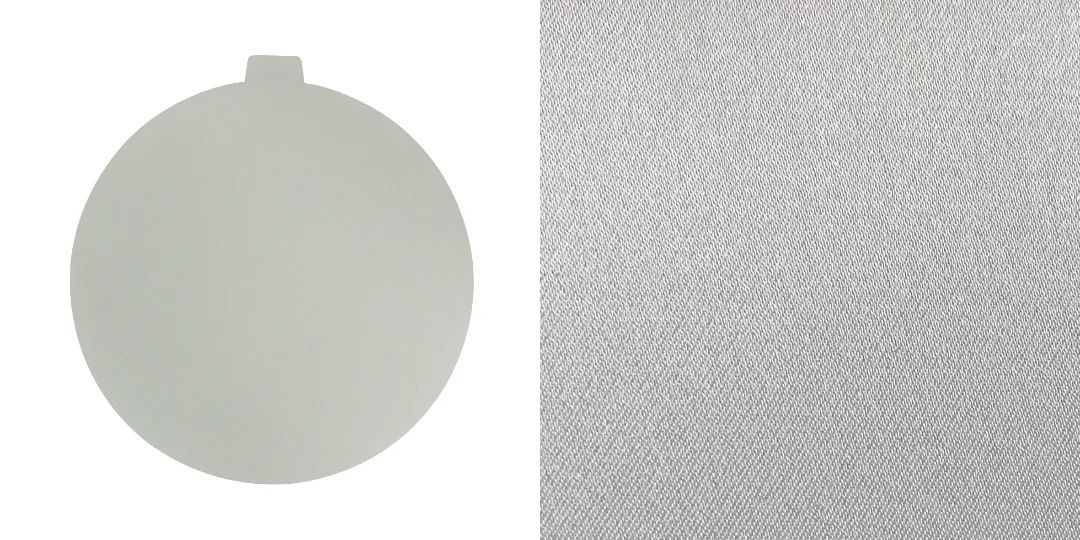

ET-JP白色合成人造丝抛光布

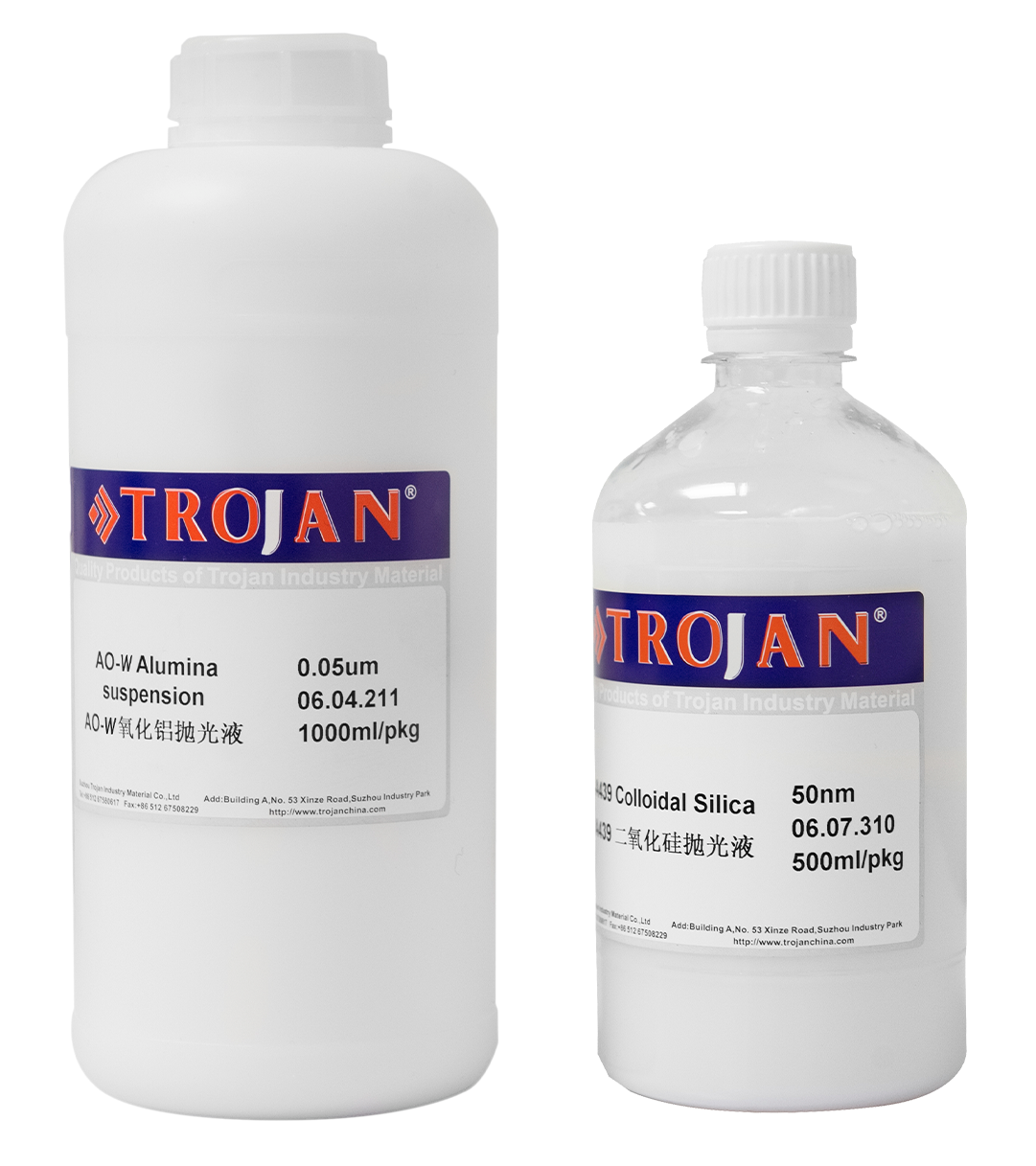

氧化铝抛光液+二氧化硅抛光液

设备

Alpha-600自动磨抛机

耗材

ET抛光布，0.05氧化铝抛光液+50nm二氧化硅

参数

同向120rpm，压力10N，时间120s

4.3-抛光（精抛）

使用Alpha-600自动磨抛机抛光试样，使用ET抛光布配合50nm二氧化硅抛光液精抛。

二氧化硅抛光液

设备

Alpha-600自动磨抛机

耗材

ET抛光布，50nm二氧化硅抛光液

参数

上下盘同向皆60rpm，压力6N，时间直到抛好为止

5-观察

设备

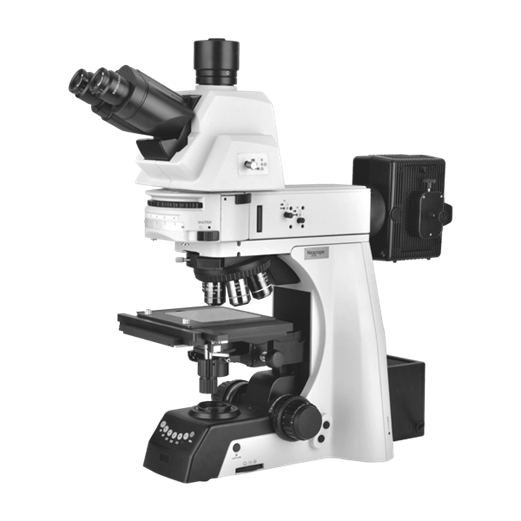

MN 60 系列显微镜

参数

50×→500×倍观察

03分析

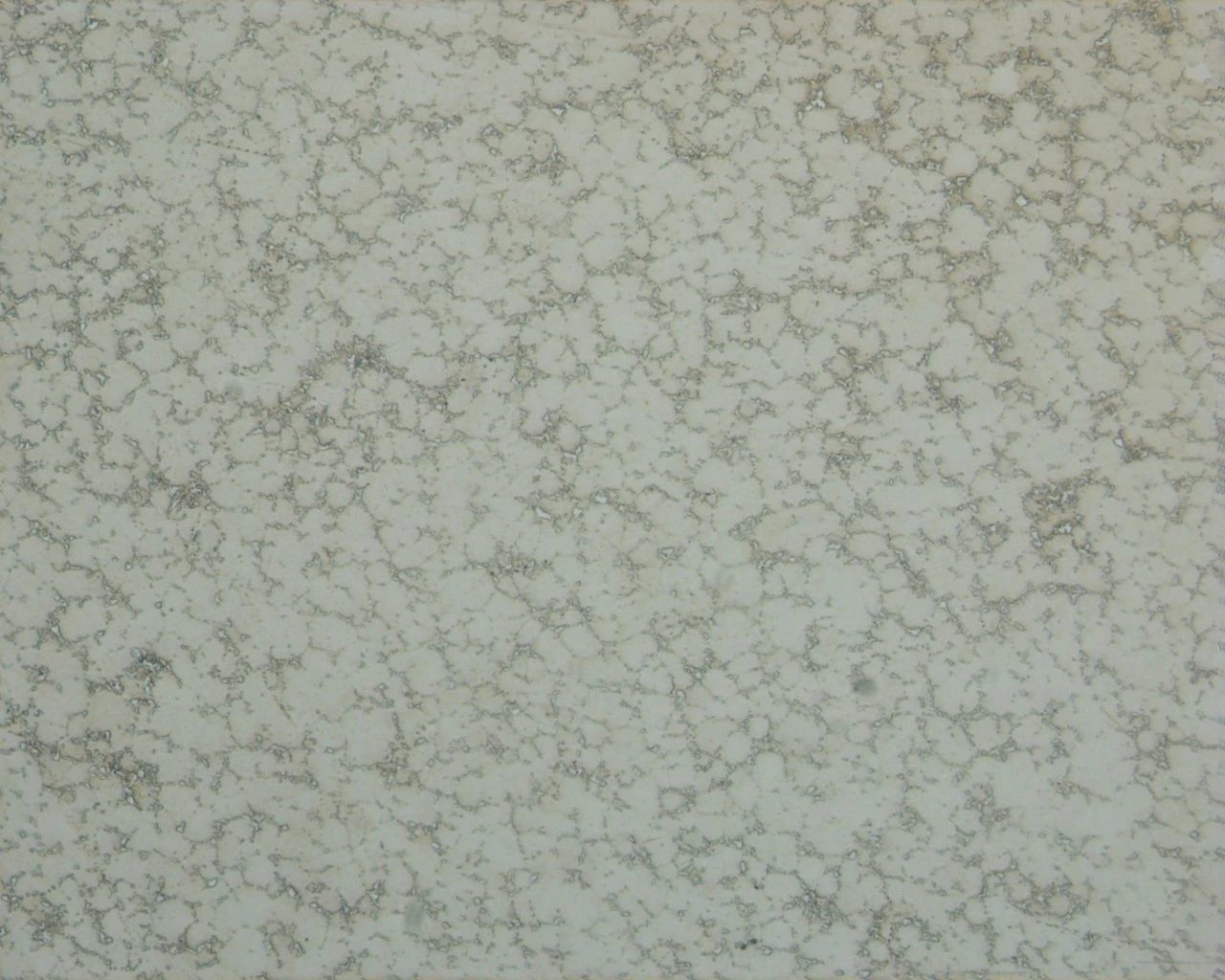

铅锑合金 100×

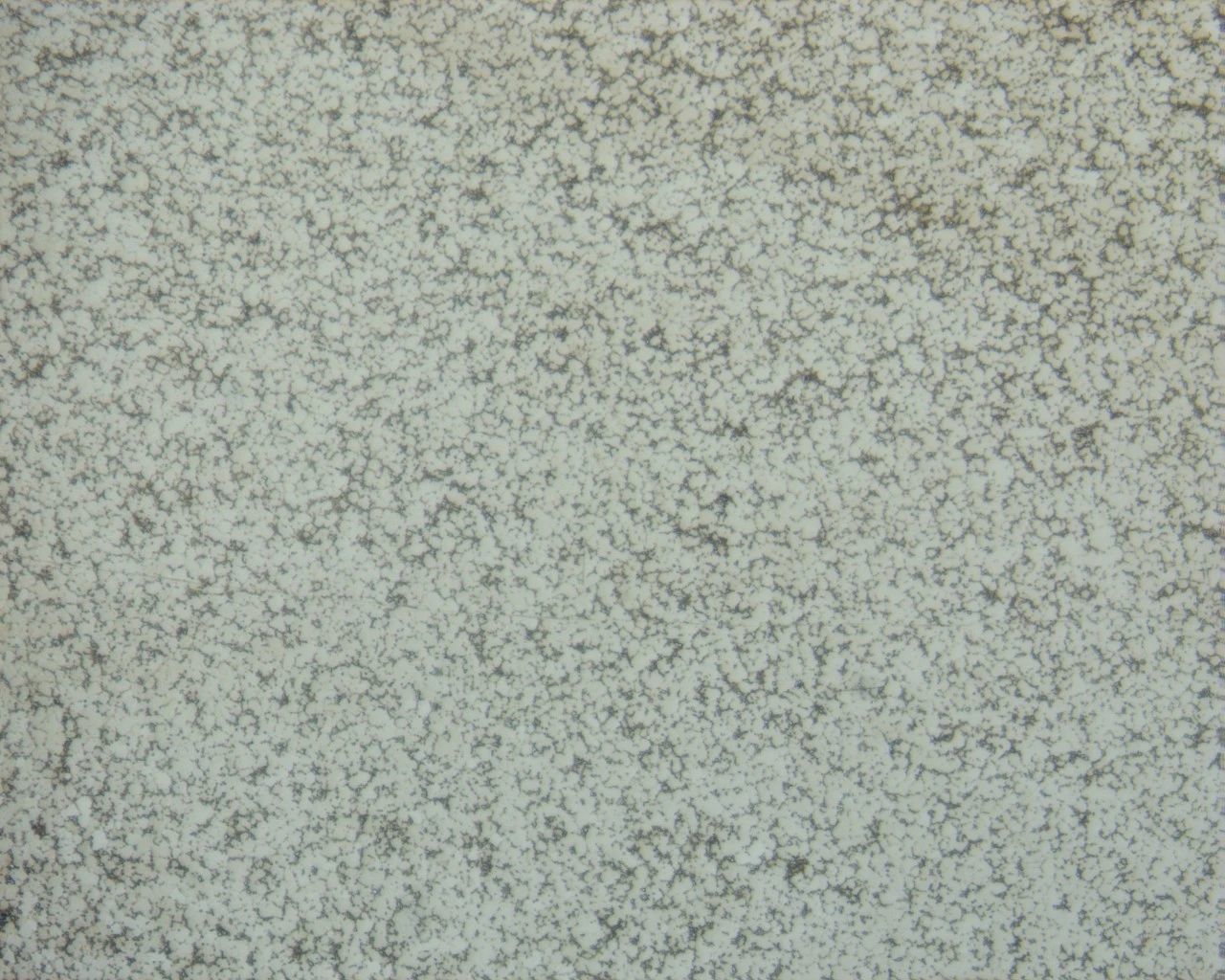

铅锑合金 200×

铅锑合金 500×

铅锑合金硬度非常软，水敏。故其金相制备较为困难，在研磨阶段极易发生嵌入，在抛光时极易发生腐蚀。

最好避免使用SiC砂纸进行研磨，否则稍有不慎即会发生嵌入，且嵌入难以去除。最好使用研磨纸进行研磨。可按9μm→3μm顺序研磨。

由于试样极易发生氧化且水敏，所以抛光过程中避免使用水剂，粗抛使用无水基的金刚石抛光液。



推荐新闻

暂无数据

暂无数据
