【材料课堂】锡及其合金金相制备实验报告
作者：
以锡为基加入其他合金元素组成的有色合金。主要合金元素有铅、锑、铜等。锡合金熔点低，强度和硬度均低，它有较高的导热性和较低的热膨胀系数，耐大气腐蚀，有优良的减摩性能，易于与钢、铜、铝及其合金等材料焊合，是很好的焊料，也是很好的轴承材料。
01研磨

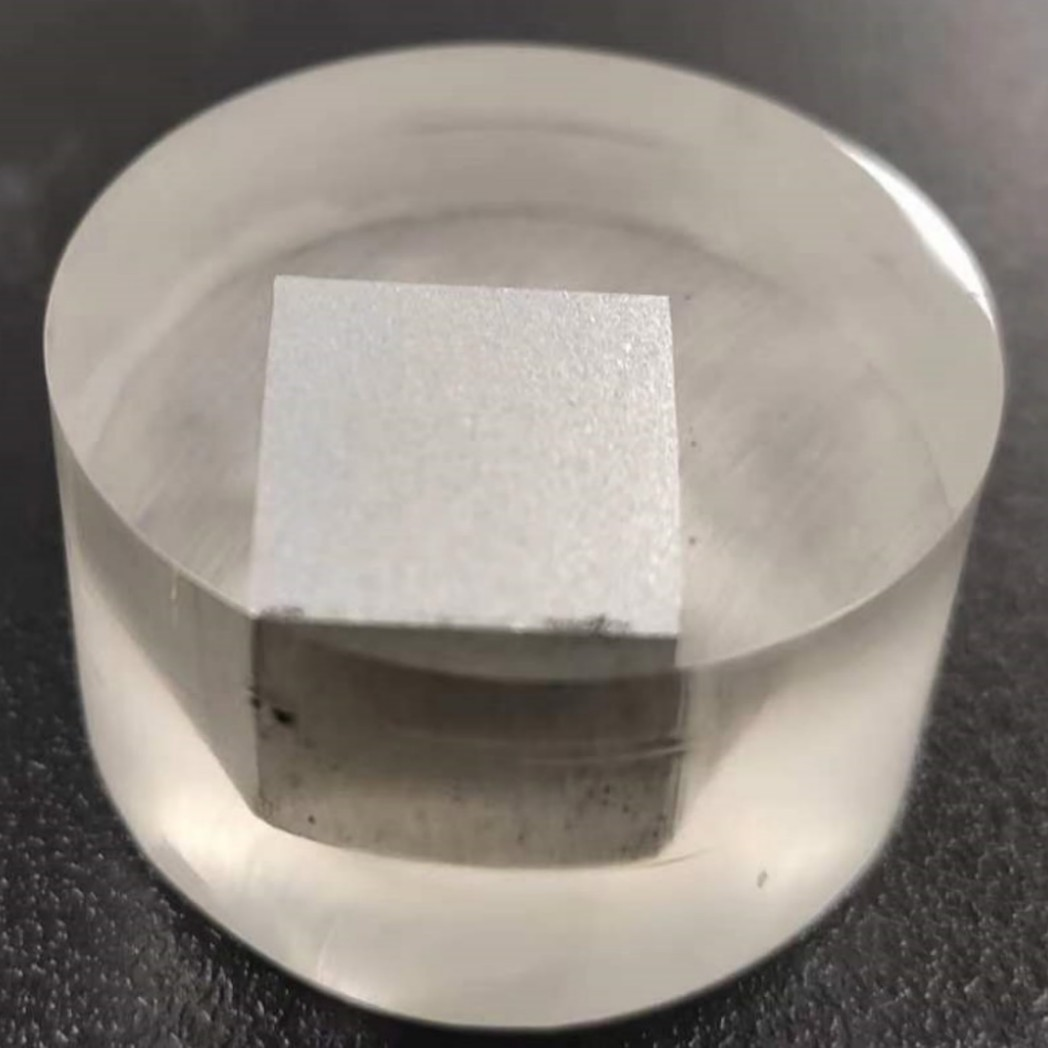

使用Alpha -600自动研磨试样，砂纸P800→P2500；
Alpha-600 自动磨抛机
金相砂纸
设备 | Alpha-600 自动磨抛机 |
耗材 | 砂纸：P800；P1200；P2000；P2500 |
参数 | 压力15N，转速130rpm，时间2Min |
02粗抛
使用Alpha-600自动磨抛机抛光试样，先使用SC抛光布，配合3μm多晶金刚石抛光液粗抛,配合抛光润滑液使用；
SC-JP白色丝绸抛光布
PD-W多晶金刚石抛光液
设备 | Alpha-600自动磨抛机 |
耗材 | SC抛光布，3μm多晶金刚石抛光液，抛光润滑液 |
参数 | 同向150rpm，压力20N，时间300s |
03中抛
使用Alpha-600自动磨抛机抛光试样，使用ET抛光布配合0.05氧化铝抛光液进行中抛；
ET-JP白色合成人造丝抛光布

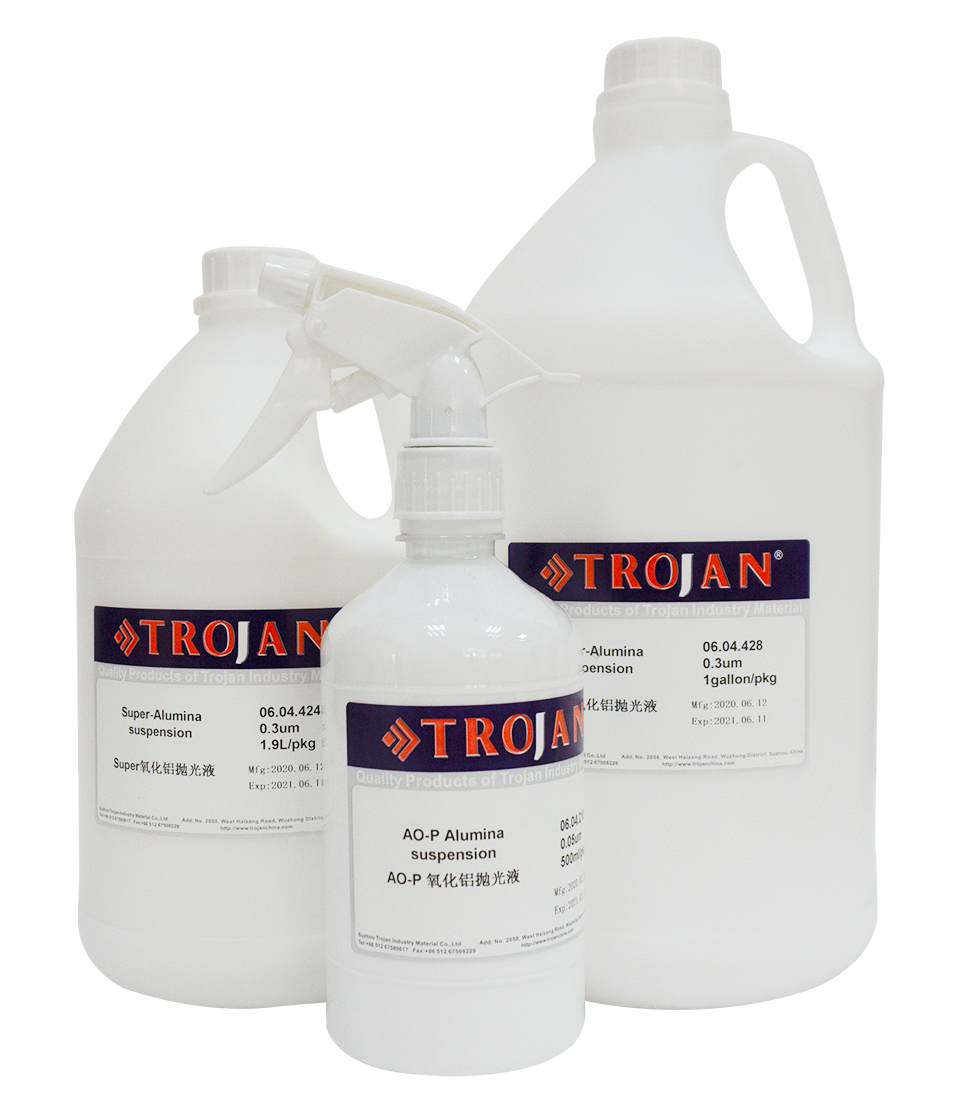

AO-P氧化铝抛光液
设备 | Alpha-600自动磨抛机 |
耗材 | ET抛光布，0.05氧化铝抛光液 |
参数 | 同向120rpm，压力18N，时间120s |
04精抛
使用Alpha-600自动磨抛机抛光试样，使用ET抛光布配合50nm二氧化硅抛光液精抛；
SO A439二氧化硅抛光液
设备 | Alpha-600自动磨抛机 |
耗材 | ET抛光布，50nm二氧化硅抛光液 |
参数 | 同向120rpm，压力10N，时间60s |
05振动抛光
使用VP-430振动抛光机抛光试样，使用ET抛光布配合50nm二氧化硅抛光液；
VP-430 振动抛光机
设备 | VP-430 振动抛光机 |
耗材 | ET抛光布，50nm二氧化硅抛光液 |
参数 | 频率133，速度139，时间1h |
06观察
设备 | MN 60 系列显微镜 |
参数 | 50×→500×倍观察 |
07分析

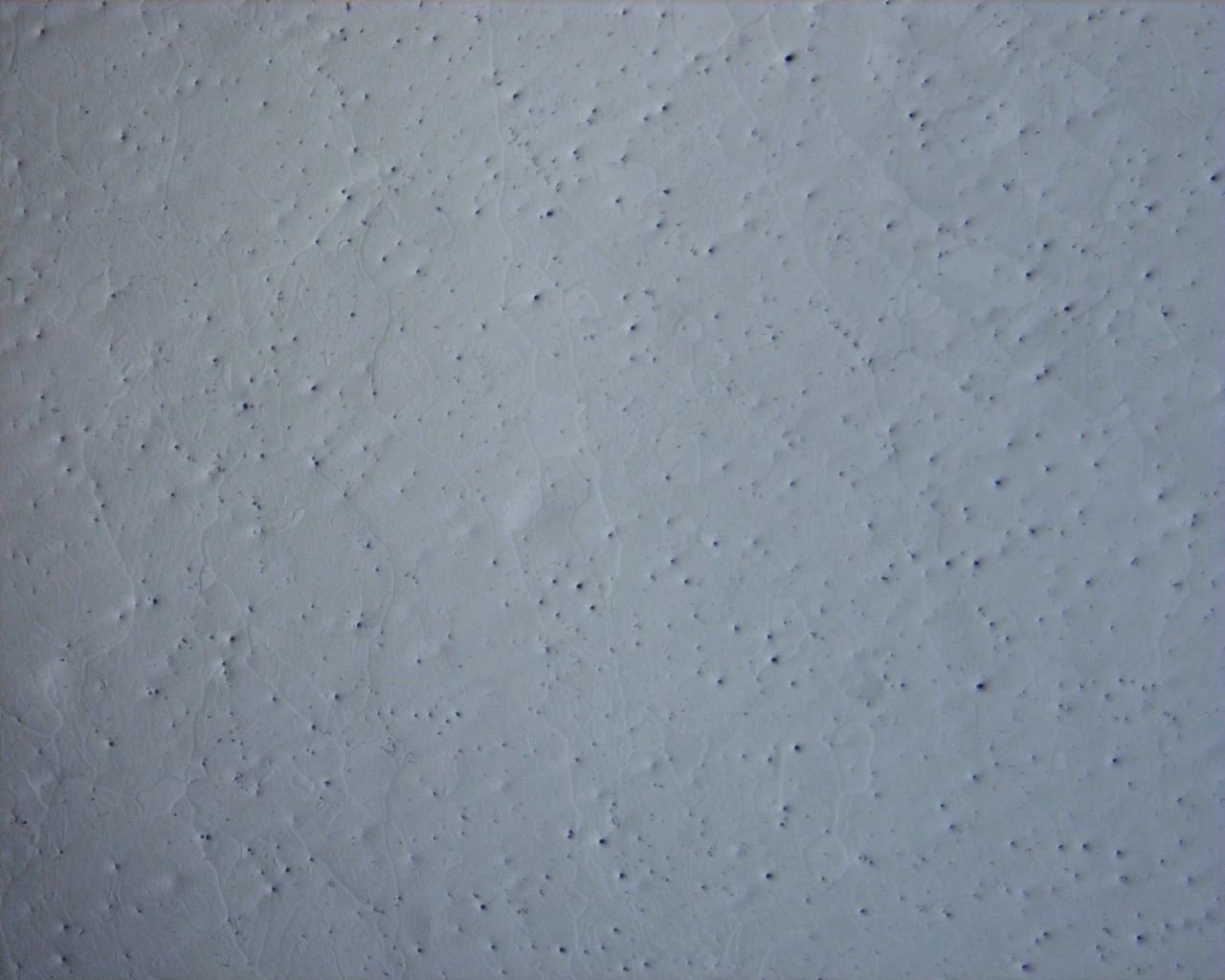

SAB

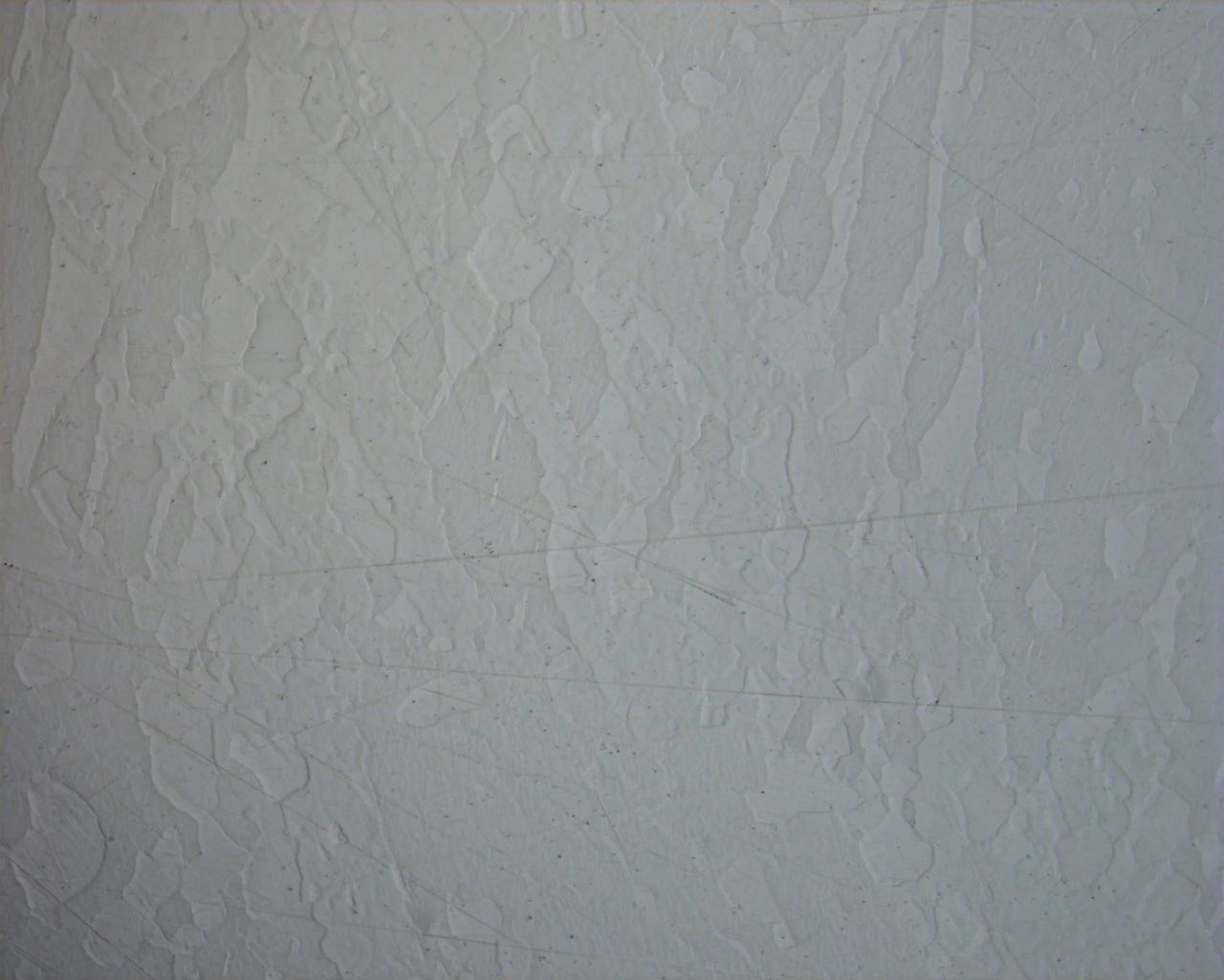

机械抛光 100X

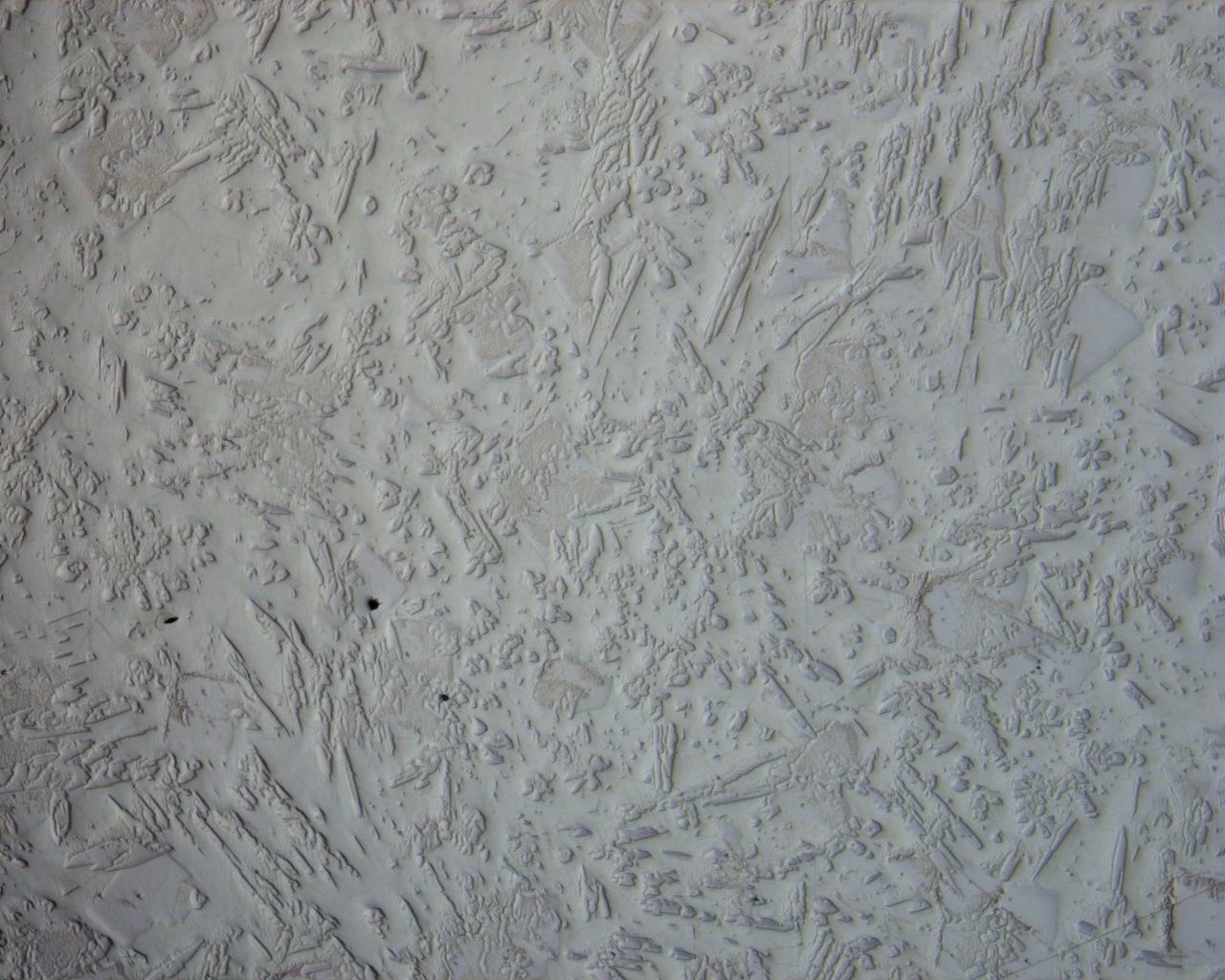

振动抛光 100X
纯锡
机械抛光 100X

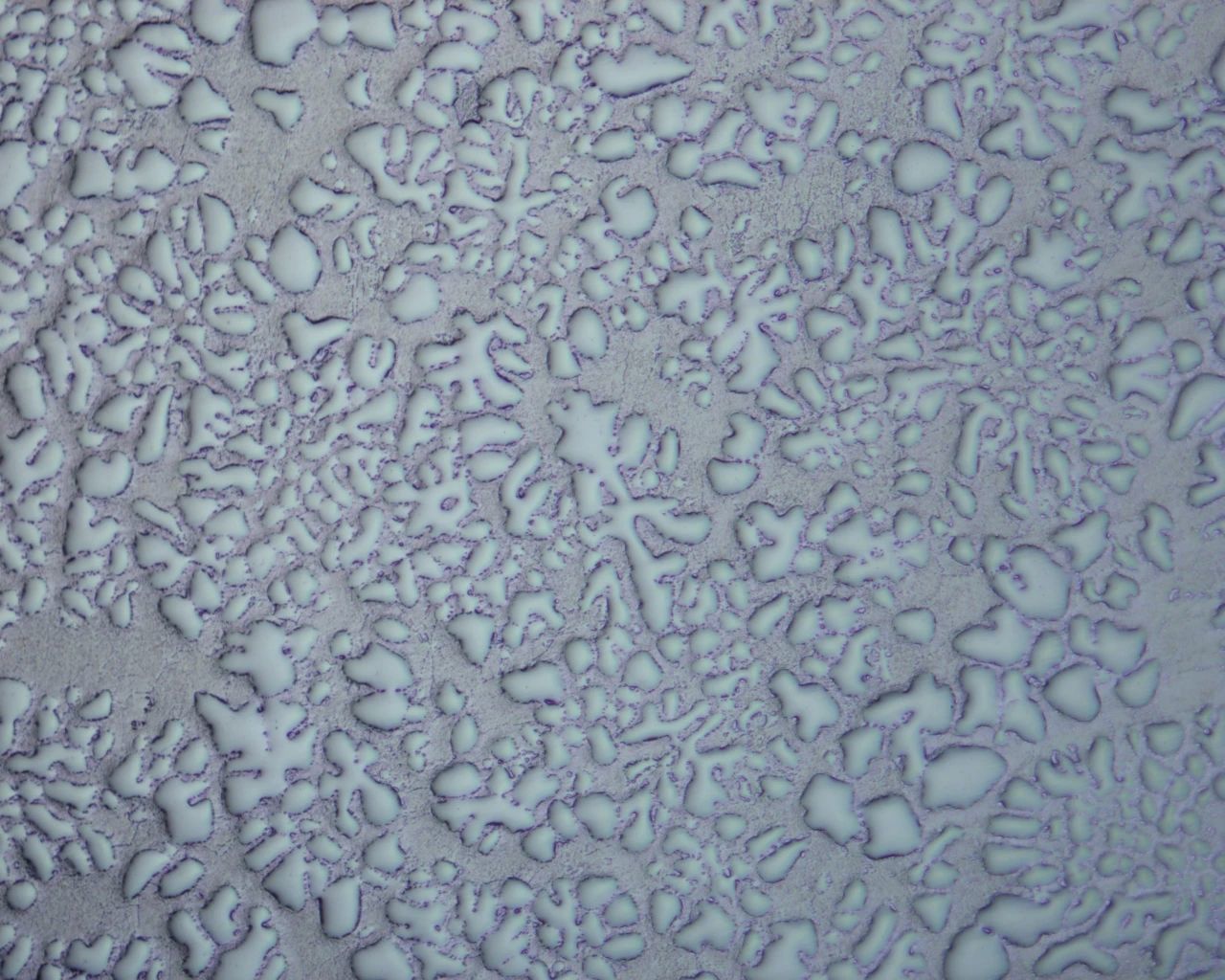

振动抛光 100X

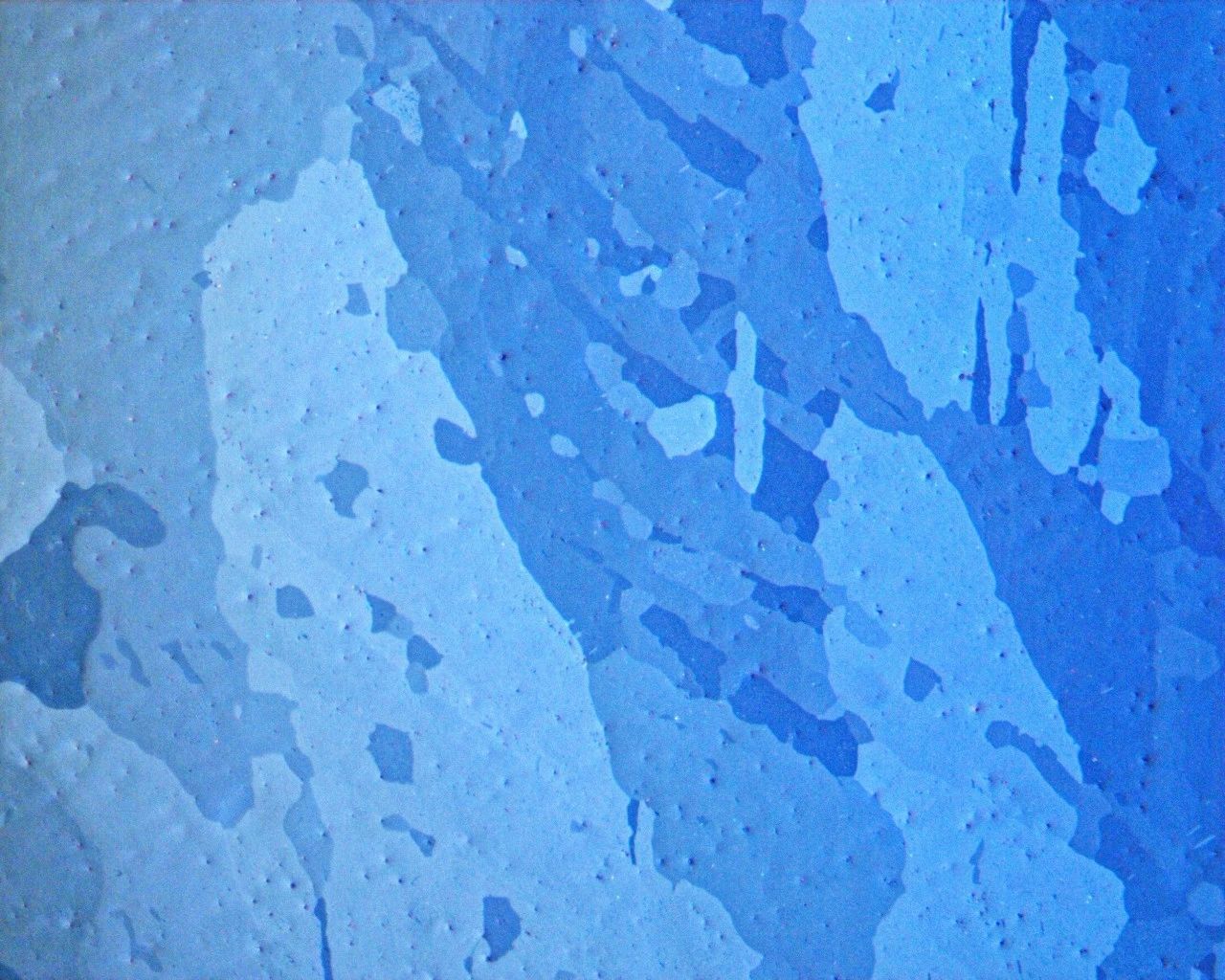

振动抛光 偏光100X
SCB
机械抛光 100X

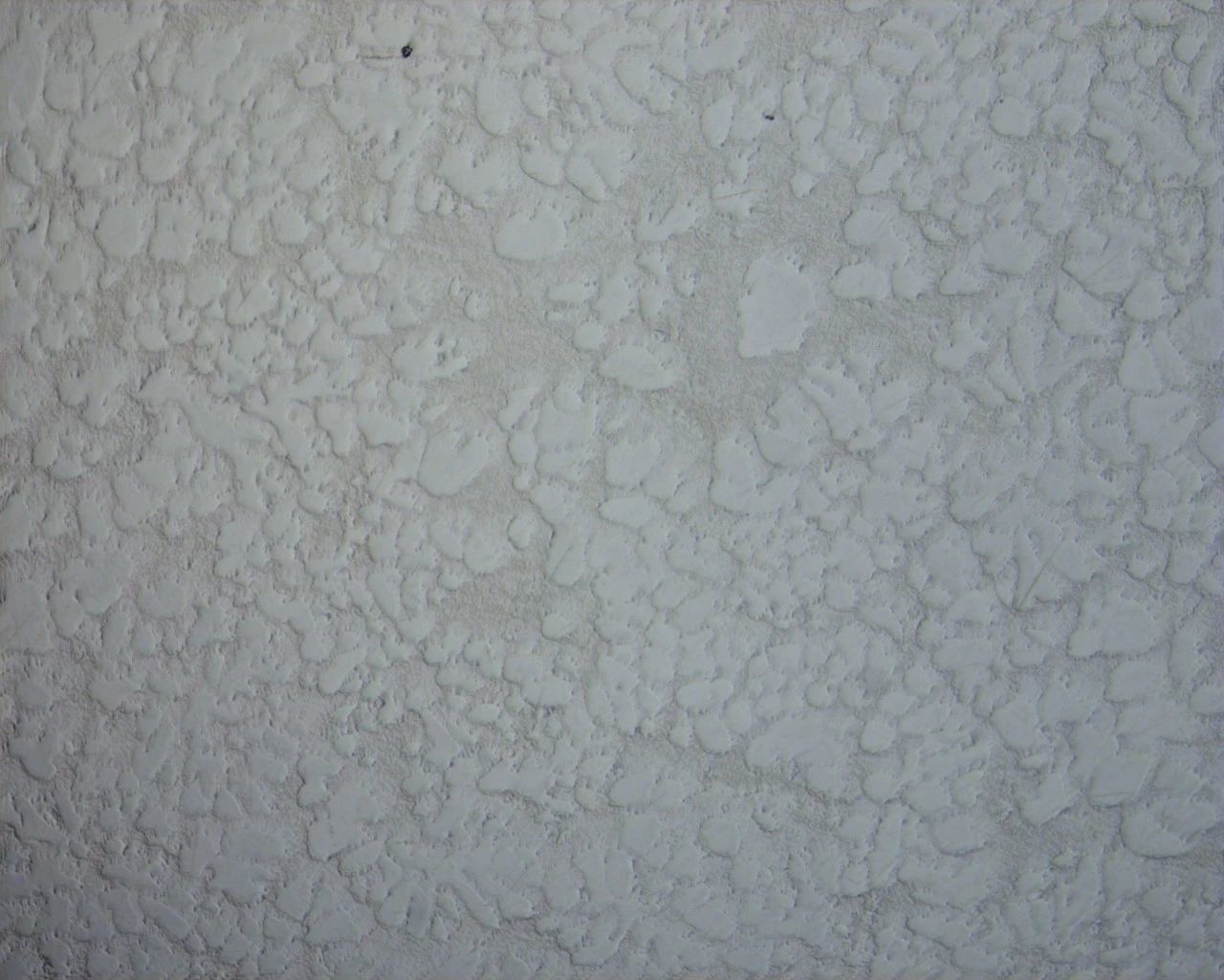

振动抛光 100X
锡及其合金硬度都较软，很容易在表面产生划痕。
一般的机械抛光都难以去除试样表面微小的划痕，所以最好再对其进行振动抛光，这样可以获得一个无划痕和应力层的表面，不仅可以进行光学金相分析也可以进行EBSD分析。
从以上图片可以看出，振动抛光后试样表面没有划痕，且各相的轮廓清晰分明。
