27
2024
-
06
【材料课堂】热镶嵌料选择指南，让热压镶嵌更高效稳固
作者：
热压镶嵌
HOT MOUNTING

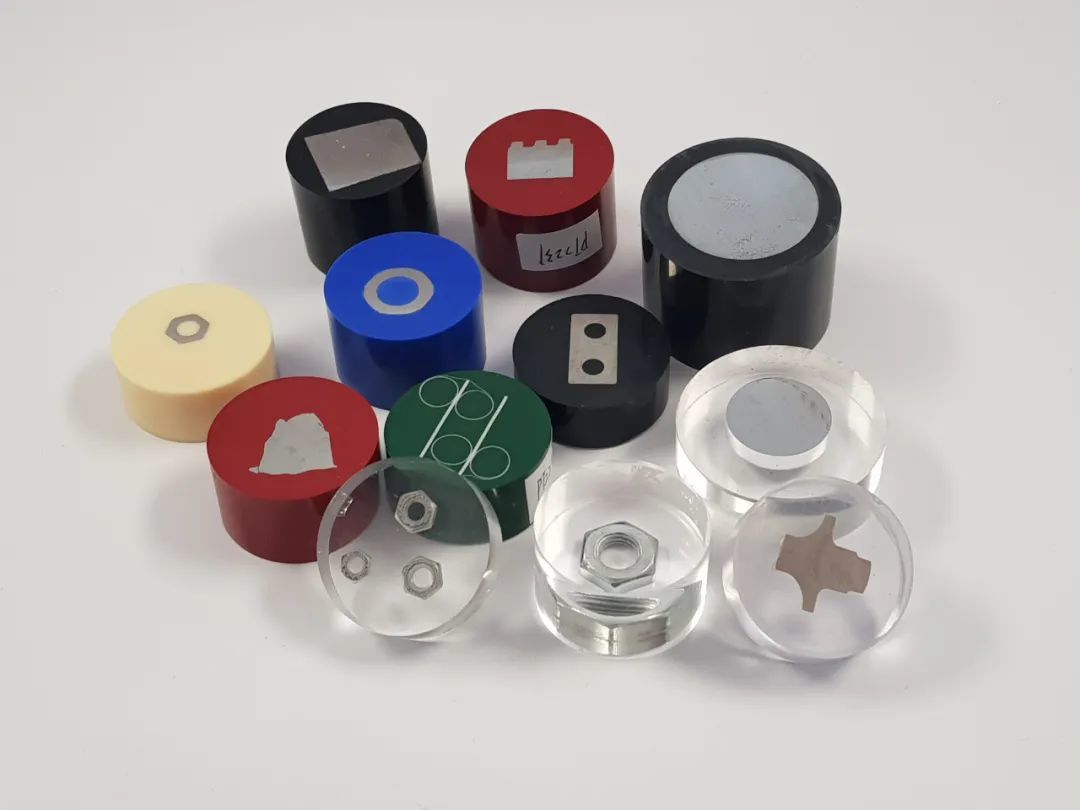

热压镶嵌是在加热加压的过程中对样品进行包埋，使收缩降到最低，因此样品的边缘完整性和表面的缺陷能在制样过程中得到保留。目前许多热镶嵌机具有可控的冷却循环系统，进一步加强了样品的边缘?；ぃ奔跎倭讼馇妒奔洹?/span>镶嵌后的试样获得一致的尺寸和形状，并且便于标记。此外热压镶嵌相对更加经济，非常适用于对压力和温度不敏感的样品进行批量镶嵌。
01
镶嵌的重要性
样品质量
样品边缘含有涂镀层或渗层等时，边缘必须结构完整。
样品进行镶嵌可以使表面和边缘得到良好的保护。
自动化
FlexPRESS-600自动热压镶嵌机可以高效、高质量制备样品，减少手动镶嵌机引起的各种缺陷。
镶嵌后的试样和材料硬度匹配良好，便于手磨和自动磨抛。
02
如何进行正确的热镶嵌
1.镶嵌过程不应引起试样微观组织的任何改变和试样损坏。
2.压力和温度是热镶过程中最容易引起改性的因素，了解这些因素是否会对需要镶嵌的样品产生不利影响并选择适当的方法非常重要。
03
热镶嵌料选择指南

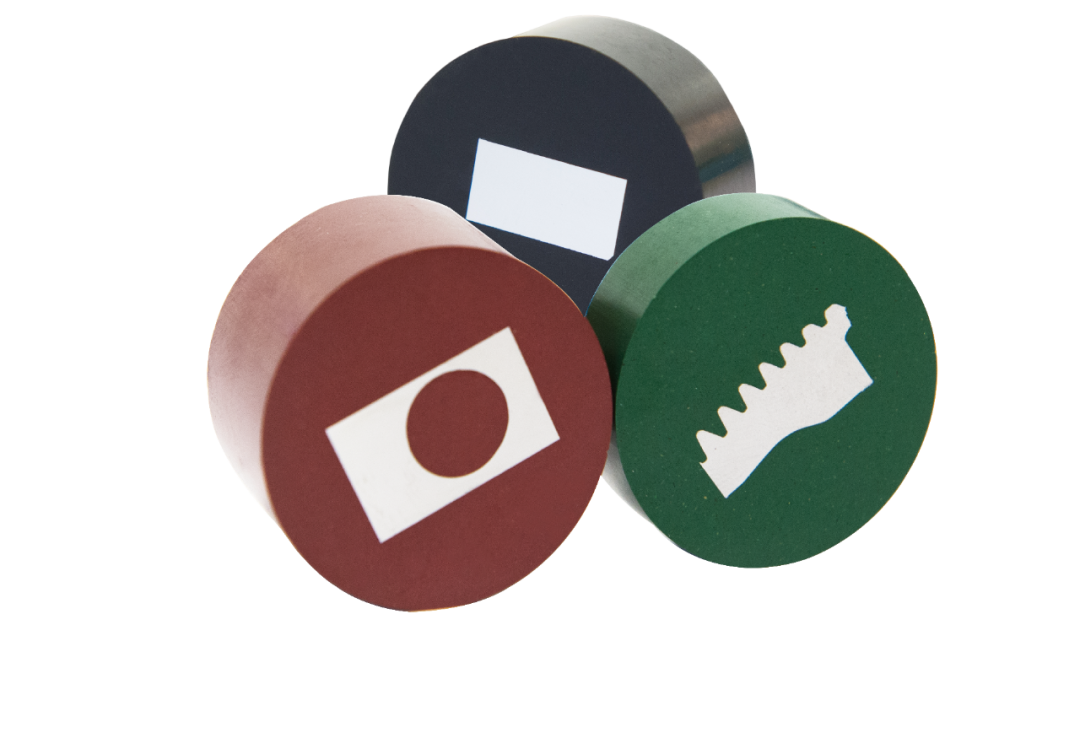

 | PT 2231通用型热镶嵌料 特点: 热固性好，使用广泛。 应用: 适用于大部分材料。 | |

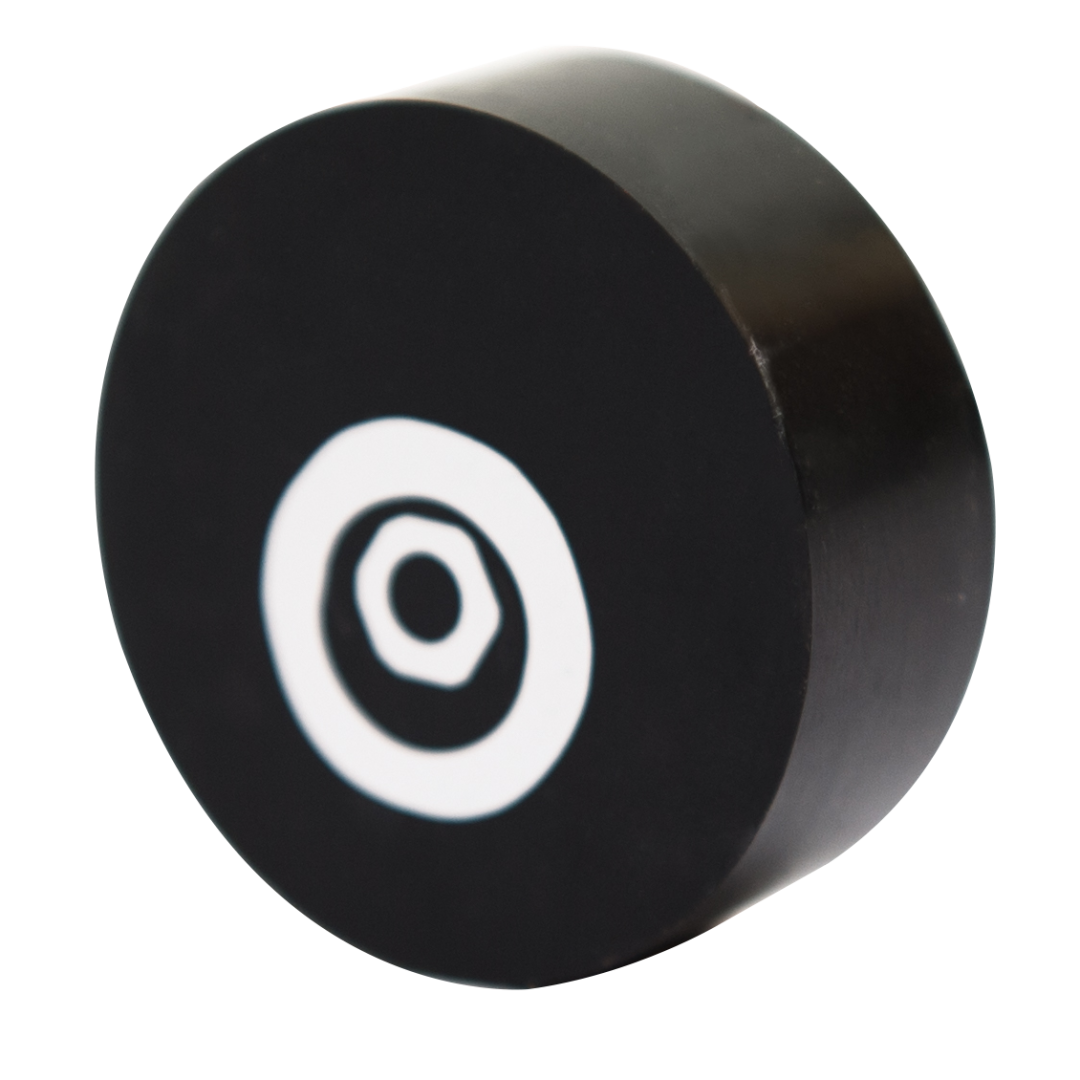

 | BB 2232保边型热镶嵌料 特点：极高的硬度，良好的磨抛特性，脱模容易。 应用：适用于所有硬质材料，例如硬化齿轮，硬质合金和陶瓷。 | |

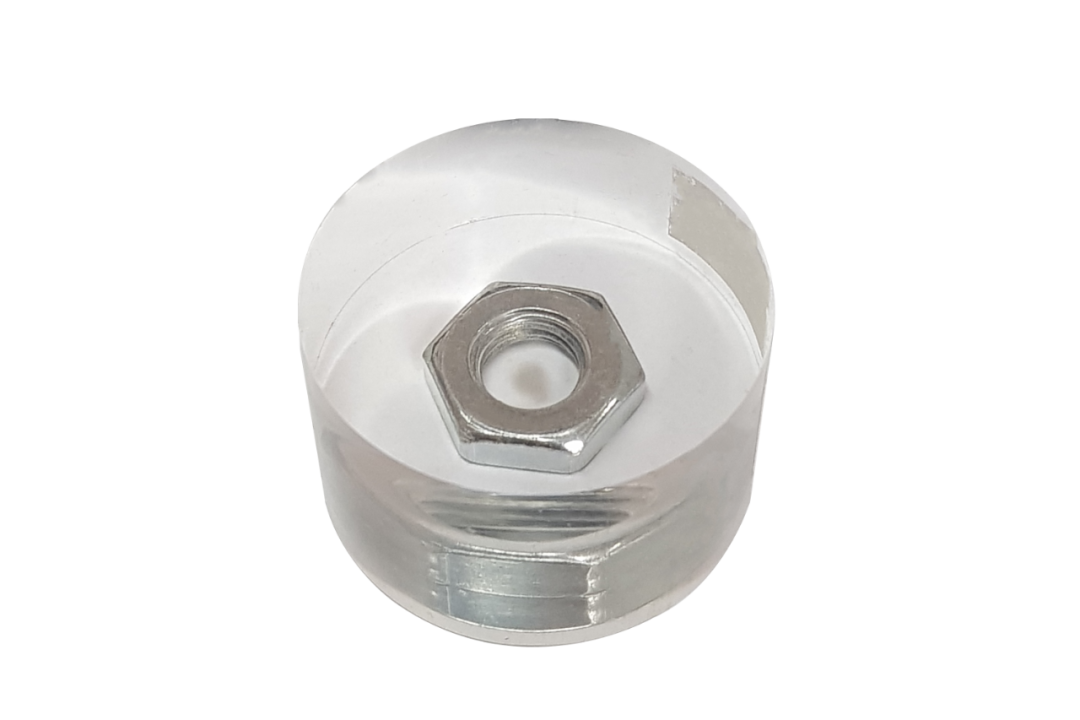

 | TM 2261透明热镶嵌料 特点：细颗粒，成型速度快，无色透明。 应用：适用于透明要求样品的镶嵌或顶层用于标本贴标显示标识，可溶解于特鲁利专用溶剂中。 | |

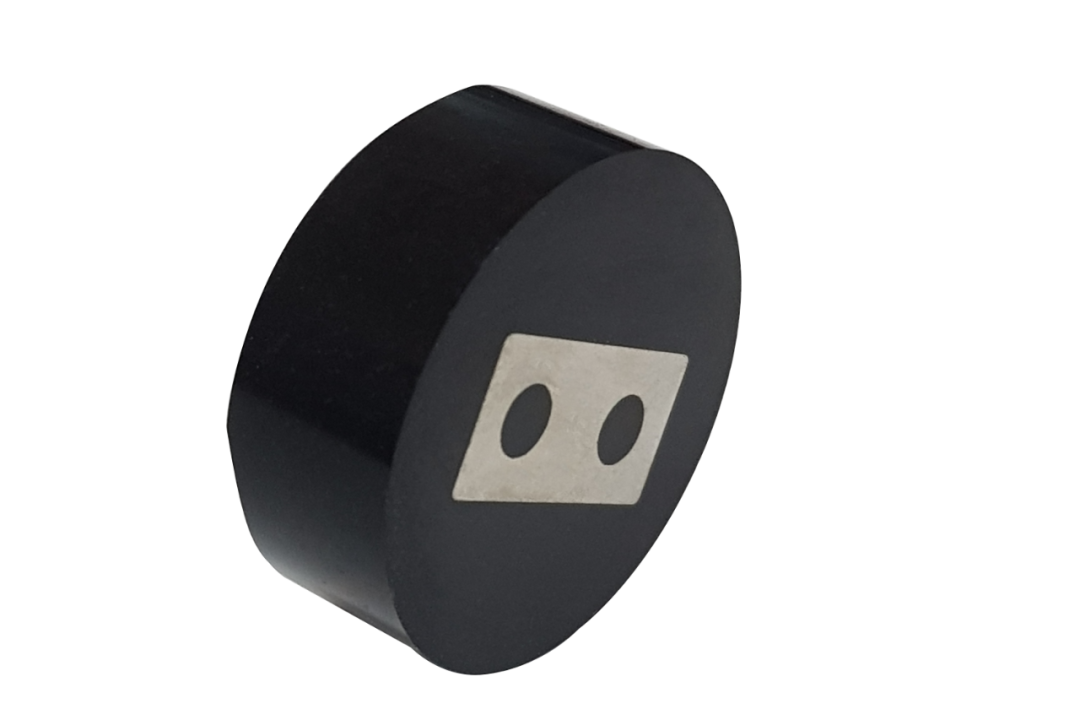

 | DC 2239导电型热镶嵌料 特点：优良的导电型，几乎完全消除了电压损失。 应用：适用于SEM分析。 | |

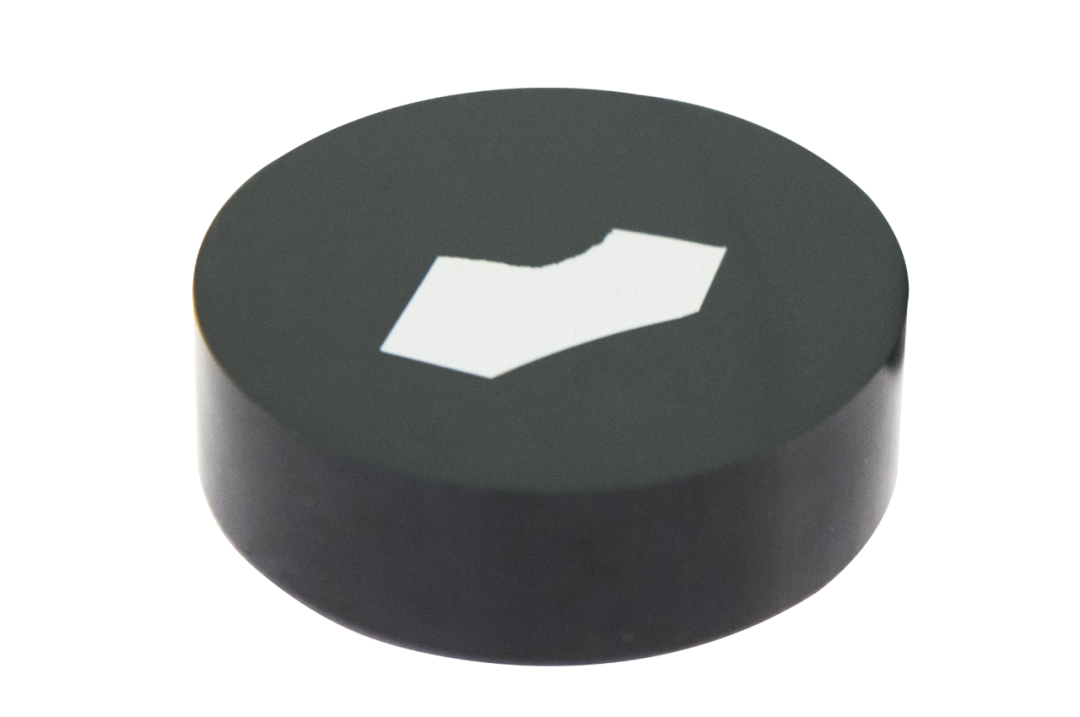

 | EP 2237高品质环氧保边热镶嵌料 特点：极高的硬度，最佳的边缘连接，对样品表面的良好附着力，非常好的研磨和抛光性能。 应用：所有硬质材料，例如硬化齿轮，硬质合金和陶瓷。 | |

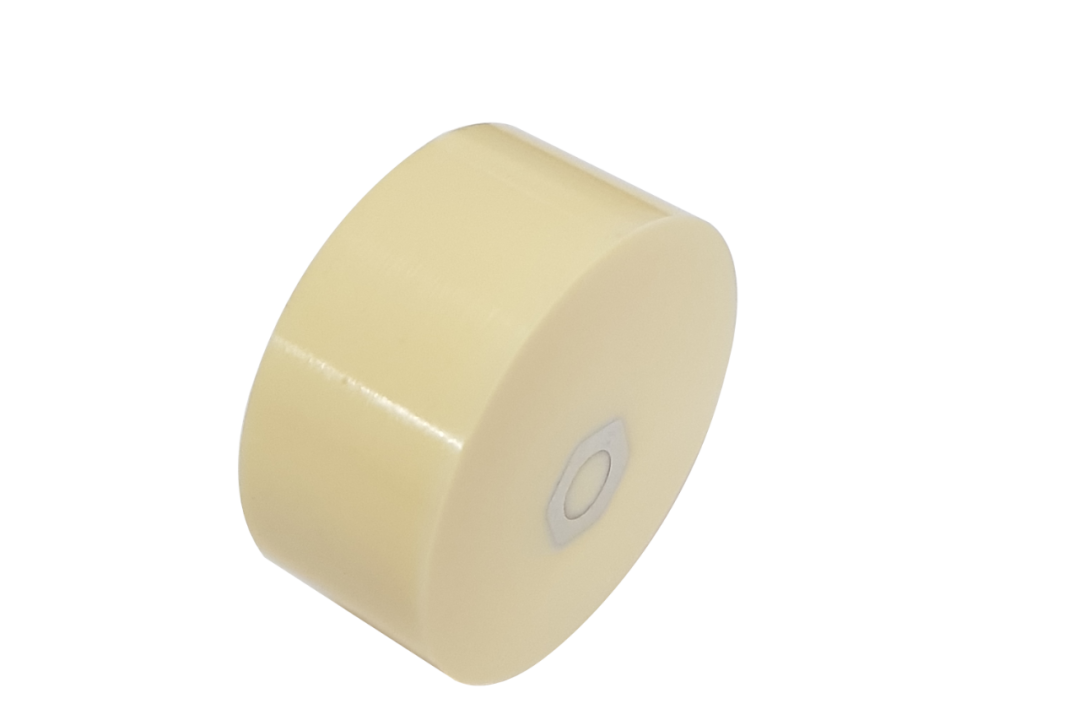

 | MA 2275矿物填充保边型镶嵌料 特点：极高的硬度，最佳的边缘连接，对样品表面的良好附着力，非常好的研磨和抛光性能，适用于黑色表面样品。 应用：可适用于中等硬质材料，如普通硬质合金，一般钢、铝、铜材料等。 | |
图示 | 问题 | 可能原因 | 改善方法 |
 | 树脂显示为粒状，像未熔化 | 固化温度太低； 加热时间太短； 镶嵌压力不足。 | 提高固化温度； 增加加热时间； 提高镶嵌压力。 |
 | 树脂鼓出或软胶 | 固化不足 | 增加加热时间； 提高镶嵌压力。 |
 | 放射状裂纹或者劈裂 | 样品截面太大； 样品边角锋利。 | 选择大尺寸模具； 减小样品尺寸； 样品边缘倒角。 |
 | 侧面圆周裂纹 | 树脂吸湿 | 储存环境干燥； 储存树脂容器密闭； 低温下干燥树脂。 |
 | 边缘?；げ涣?/span> | 样品表面脏污； 选错树脂； 压力下未充分冷却。 | 洗净并干燥试样； 选用低收缩树脂； 压力下充分 |
上一页
上一页
推荐新闻
暂无数据
联系方式
地址：苏州市吴中区甪直镇龚塘路228号26幢
手机：138 1482 9868 / 139 1358 1820
网站：http://www.divorcing.cn
©版权所有2022 特鲁利（苏州）材料科技有限公司
