01
2024
-
08
【材料课堂】抛光液选择指南
作者：
抛光液概述
Polishing Suspension
抛光通常是将抛光介质均匀分布在磨抛机的抛光布上，然后将样品放在旋转的抛光布上进行抛光，其目的在于去除研磨的划痕和样品表面变形层，从而得到无划痕的反射镜面，便于在金相显微镜下进行微观结构分析。抛光液的作用就是依附于抛光布对试样表面进行切削和滚压作用，从而将研磨产生的划痕和变形层去除，得到一个光滑的抛光面。
一、选择正确抛光液的重要性
样品质量
不合适的抛光液会导致试样抛光效率低下、嵌入、腐蚀、浮凸、难以去除微小划痕等缺陷。
自动抛光
自动抛光有助于获得一致性的结果和避免枯燥的长时间抛光操作，可以获得更高质量的抛光面。
二、怎样才是良好的抛光
1.宏观检查表面平整、光亮，无沾污、斑点、水迹、抛光剂残痕，无划痕。无桔皮状皱纹即紊乱层、无麻点、需保护的棱边没有圆角。
2.显微检查无妨碍金相检验及摄影的划痕、无组织曳尾、无沾污、无严重凸浮、无剥落、无金属紊乱层、无抛光麻点。
三、抛光液选择指南
金刚石具有高硬度，高抛光速度，能用于大部份材料的抛光制备。金相抛光常用金刚石抛光液的粒度范围在0.25μm~15μm，根据试样材料的不同，有水基、油基及乙醇基可供选择。金刚石抛光液有单晶和多晶之分，多晶抛光液具有更高的抛光效率和小的划痕。
 |  |

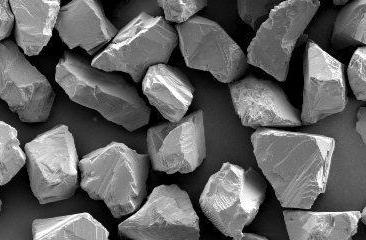

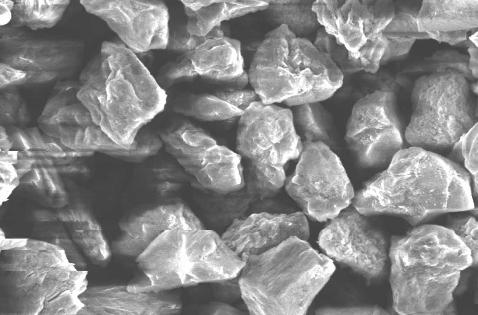

| 单晶金刚石微粉，具有粒度均匀、出光速度快的特点 | 多晶金刚石颗粒表面有多个棱角，且棱角较易断裂并形成新的棱角，故具有较快的磨抛速率和较小的划痕，降低抛光的形变。 |
金刚石抛光液
内有金刚石微粉及抛光添加剂。
金刚石微粉均匀悬浮长久放置而不沉降，使用方便，性能稳定。
MD-W 为单晶金刚石抛光液，抛光速度快，价格适中，应用广泛。
PD-WT为多晶金刚石抛光液，表面光洁度好，用量少。
水基，适用于大多数材料的抛光。
适用于手动添加或自动滴液系统。
可配合抛光润滑液使用，可获得更佳的抛光效果。
无毒，环保配方。
单晶/多晶金刚石抛光膏
金刚石抛光膏具有使用简单，易于储存的特点。
金刚石抛光膏适用于较软的材料，降低金刚石嵌入到材料中。
使用时将研磨膏涂抹到抛光布上，以抛光布的中心画“十”字。
因抛光膏浓度较高，粘度较大，需要配合润滑剂使用。
特鲁利生产的金刚石抛光膏无毒、环保。
氧化铝抛光液
对于锡、铅、铝、铟等特别软的金属，不论使用金刚石抛光膏或抛光液，金刚石微粒很容易嵌入到金属里，故这些材料不能使用金刚石磨料，建议使用氧化铝抛光液。
二氧化硅抛光液
二氧化硅抛光液具有一定的微蚀作用，可以作为最终抛光液对绝大多数金属材料进行精抛光，在机械和微蚀的双重作用下试样表面的微小划痕将被去除，抛光后的表面非常光亮。
抛光润滑液
抛光润滑液可以减小抛光颗粒产生的划痕深度，减少试样与抛光布的摩擦，延长抛光布的使用寿命。
 | AO-W 氧化铝抛光液 水基氧化铝悬浮液 用于铜，锡等软金属或塑料材料如PCB、 SMT、半导体等材料抛光 粒度均匀，有0.05μm、0.3μm、1μm粒度 |
 | SO-T401二氧化硅抛光液 精细 0.05μm 非结晶二氧化硅悬浮液 pH ~10.5 通过化学机械抛光操作，在不变形的情况下温和去除材料 用于铁、钢、钛等材料的终抛 |
 | AO-P氧化铝抛光粉 非团聚型氧化铝抛光粉 使用前先用去离子水混合均匀 粒度均匀0.05μm、0.3μm、1μm粒度 |
 | SO-A439二氧化硅抛光液 精细0.05μm 二氧化硅悬浮液 pH ~10.2 通过化学机械抛光作用提供优秀的表面光洁度 用于锡、铝等材料的终抛 |
 | PL-W 抛光润滑液 提高抛光液，抛光粉，喷雾剂和抛光膜的抛光性能，减少抛光过程中产生的摩擦，延长抛光布的使用寿命 |
 | SO-A539二氧化硅抛光液 精细0.05μm 二氧化硅悬浮液 pH ~10.2 通过化学机械抛光作用提供优秀的表面光洁度 用于锡、铝等材料的终 |

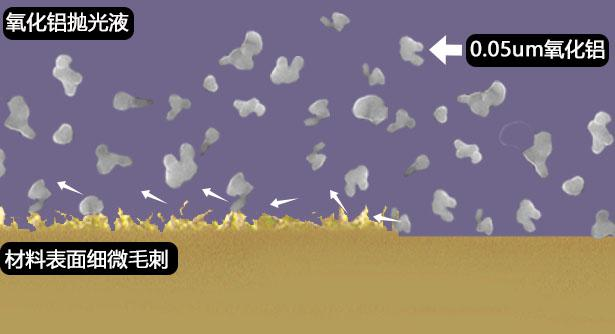

氧化铝通过纯粹的物理抛光去除材料表面

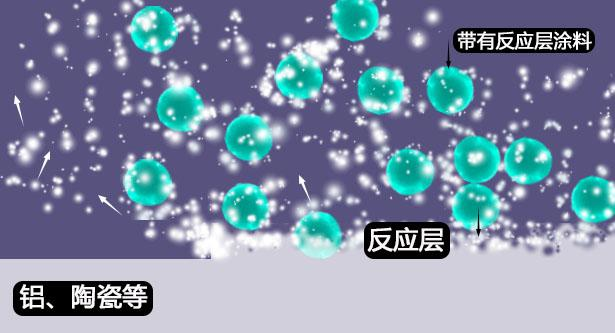

SiO?颗粒与试样表面反应层发生化学反应，腐蚀进行抛光

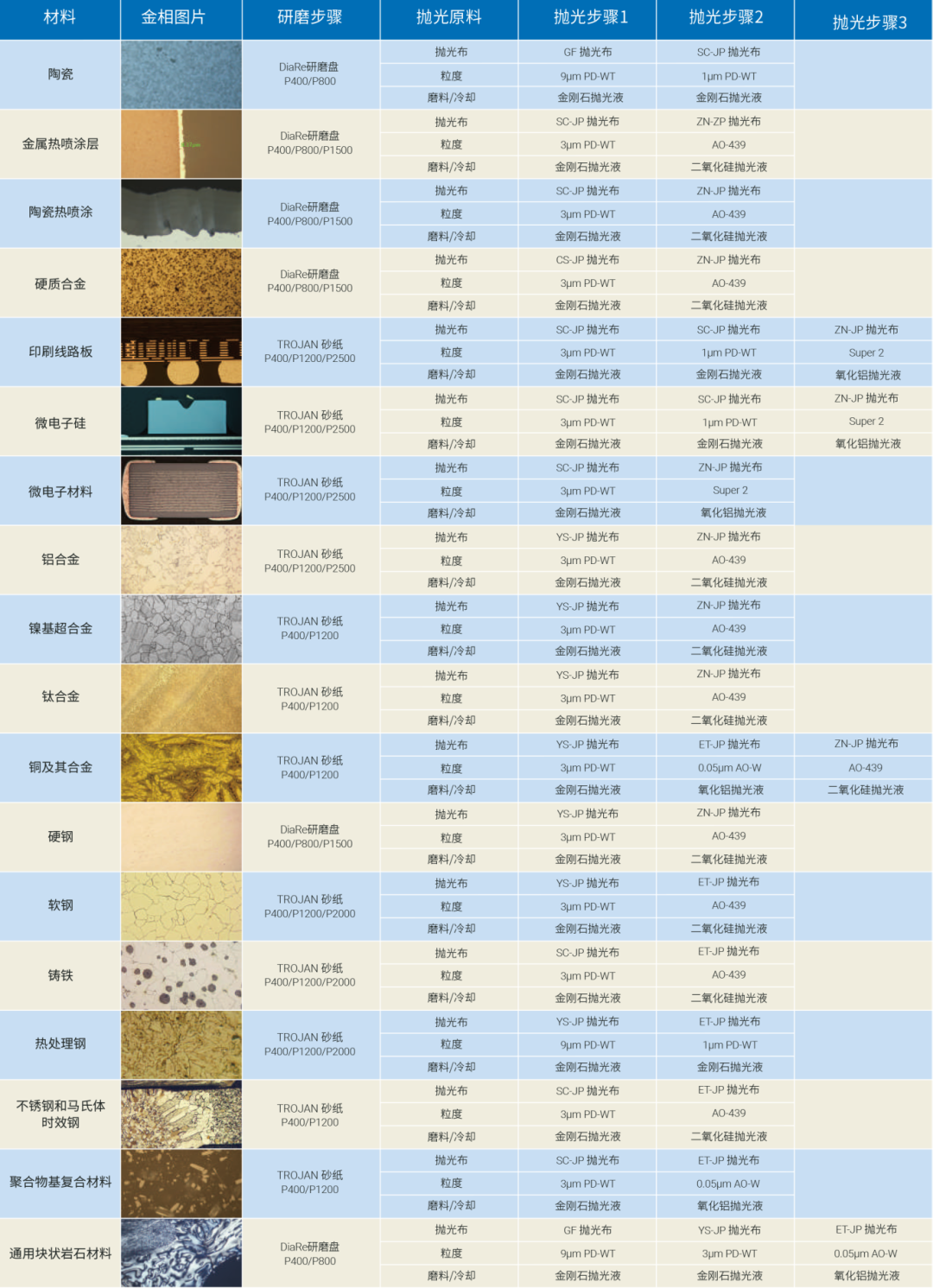

四、应用案例
推荐新闻
暂无数据
联系方式
地址：苏州市吴中区甪直镇龚塘路228号26幢
手机：138 1482 9868 / 139 1358 1820
网站：http://www.divorcing.cn
©版权所有2022 特鲁利（苏州）材料科技有限公司
