【材料课堂】陶瓷谐振器切片制备方法

作者：

一

材料概述

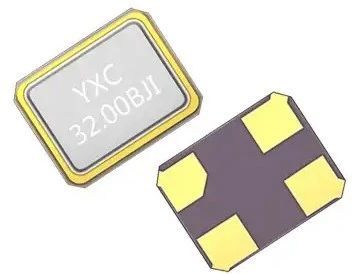

所有电子产品涉及频率的发射和接收均需要陶瓷谐振器，例如安防设备类中的摄像机、拍摄镜头、网络录像机、红外探测器、报警器等。陶瓷谐振器也用于许多领域的定时电路中，例如电视、视频设备、电气设备、电话、复印机、照相机、语音合成器、通信设备、遥控器和玩具等。

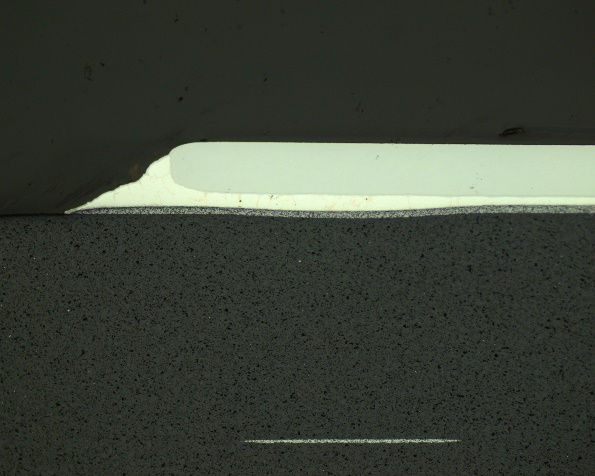

切片检查是陶瓷谐振器产品质量检验和工艺研究的重要方法。陶瓷谐振器由多种材料组成，如陶瓷、铜等，在制样时容易形成浮凸，而且陶瓷坚硬，常规的碳化硅砂纸难以研磨。这些都是在制样时需要克服的难点。

二

制备指南

镶嵌

应选用保边性好、硬度高的冷镶树脂，如TJ2568。浇注后置于压力锅中，加压固化有利于获得更优质的效果。

推荐设备：

Theta Mount压力冷镶嵌机

紧凑型压力设计，升压快。固化后不含气泡，不影响树脂和固化剂的理化性能。聚合过程中没有难闻的气味。

推荐镶嵌树脂：

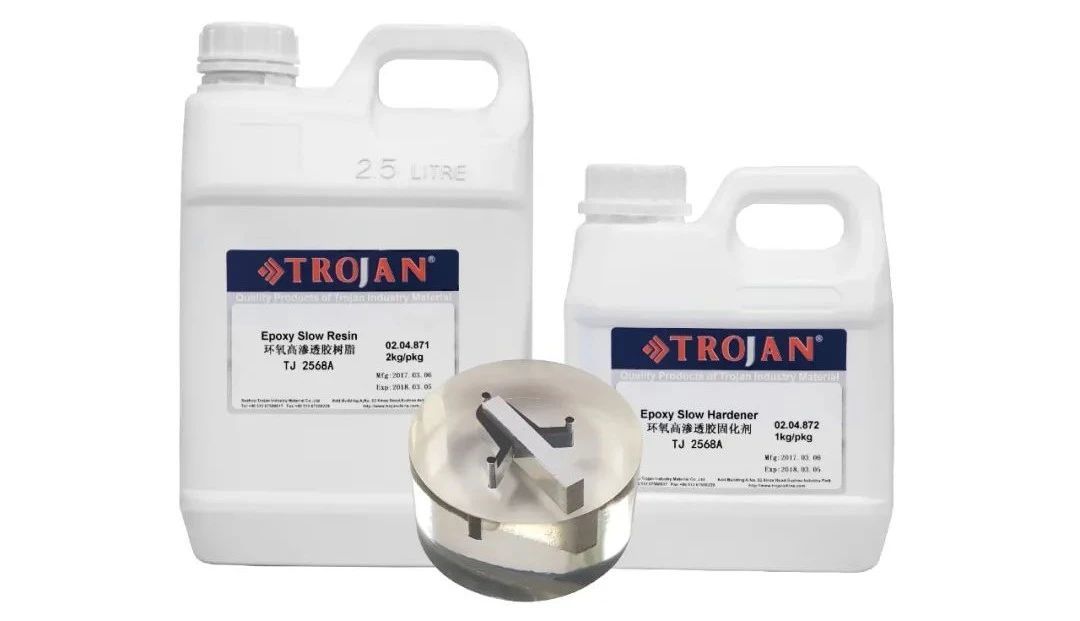

TJ2568 环氧树脂（4.5:1）

无色透明，快速固化，低收缩率，优异的附着力。适用于电子行业做微切片固化胶使用，适用于各件微小金相试样的冷镶嵌制样。（45-90分钟固化）

磨抛

常规的碳化硅砂纸难以研磨陶瓷，推荐使用金刚石研磨纸，而且研磨纸可以保证良好的平面性减少浮凸。

粗抛时应在平的无绒机织布上进行机械化学抛光，避免陶瓷和软相以及树脂之间产生大的浮凸。精抛可使用二氧化硅抛光液去除粗抛后的微小划痕。

推荐设备：

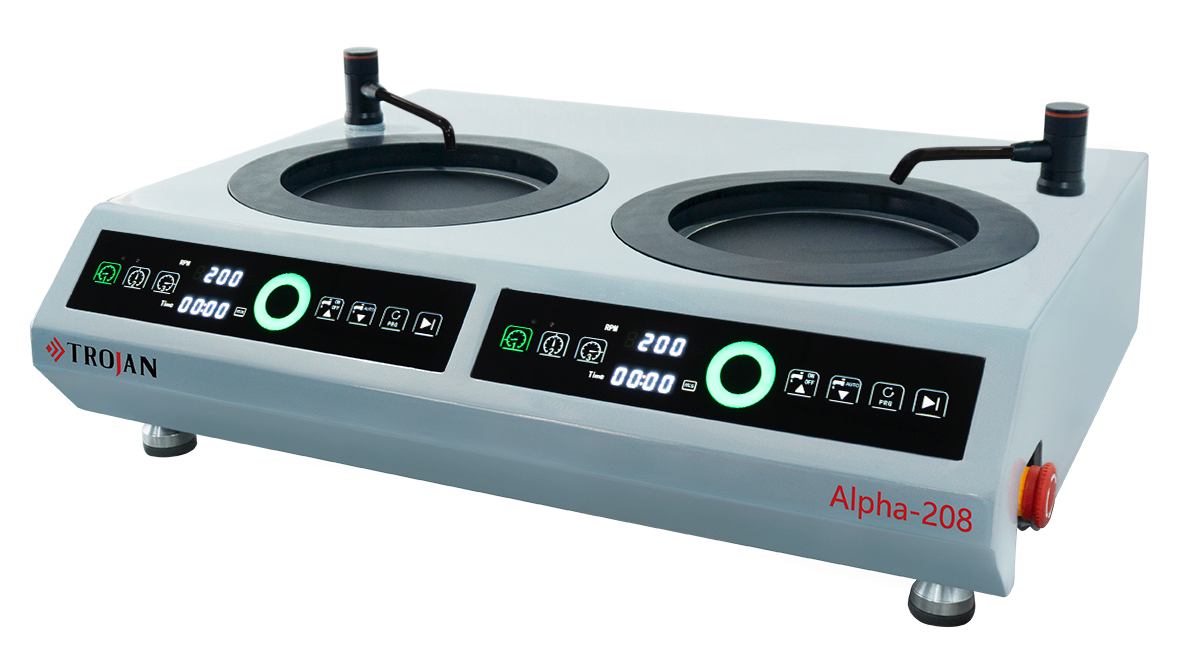

Alpha-108/208/210 系列手动磨抛机

推荐耗材：

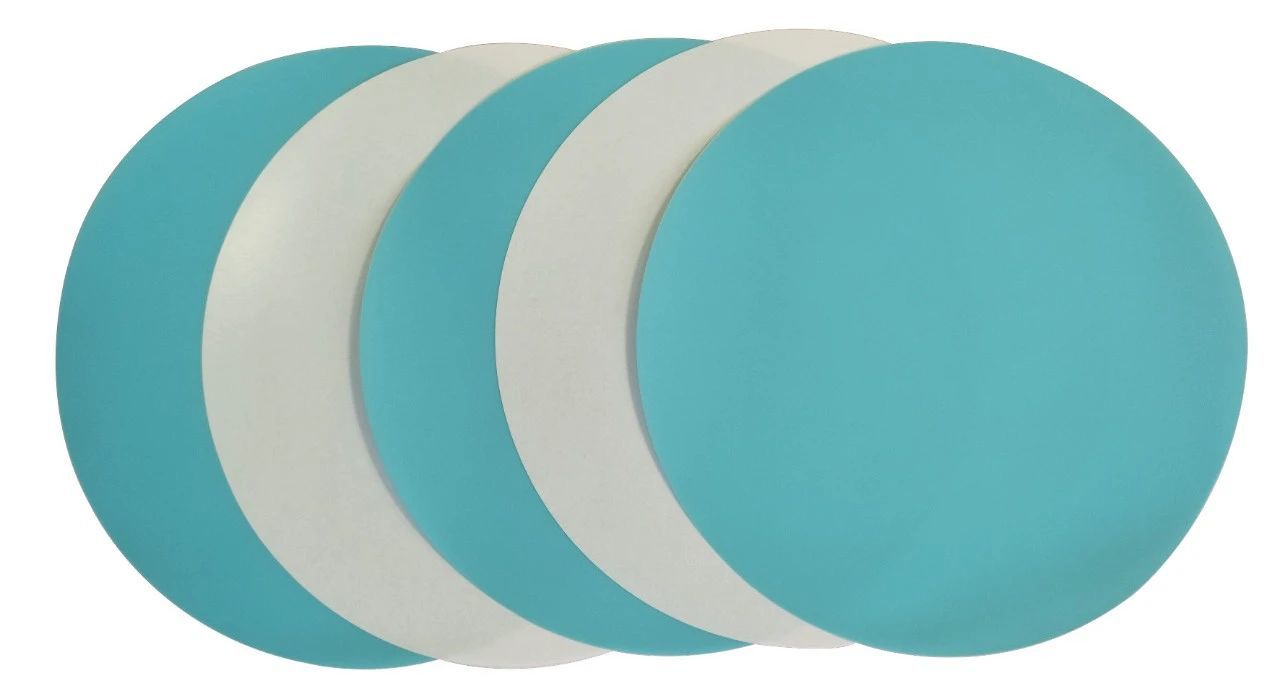

金刚石研磨纸

用于光纤插芯、芯片等材料及金相样品的打磨抛光。其中30-6微米适合粗磨，3微米、1微米适合精细表面的获得。

推荐耗材：

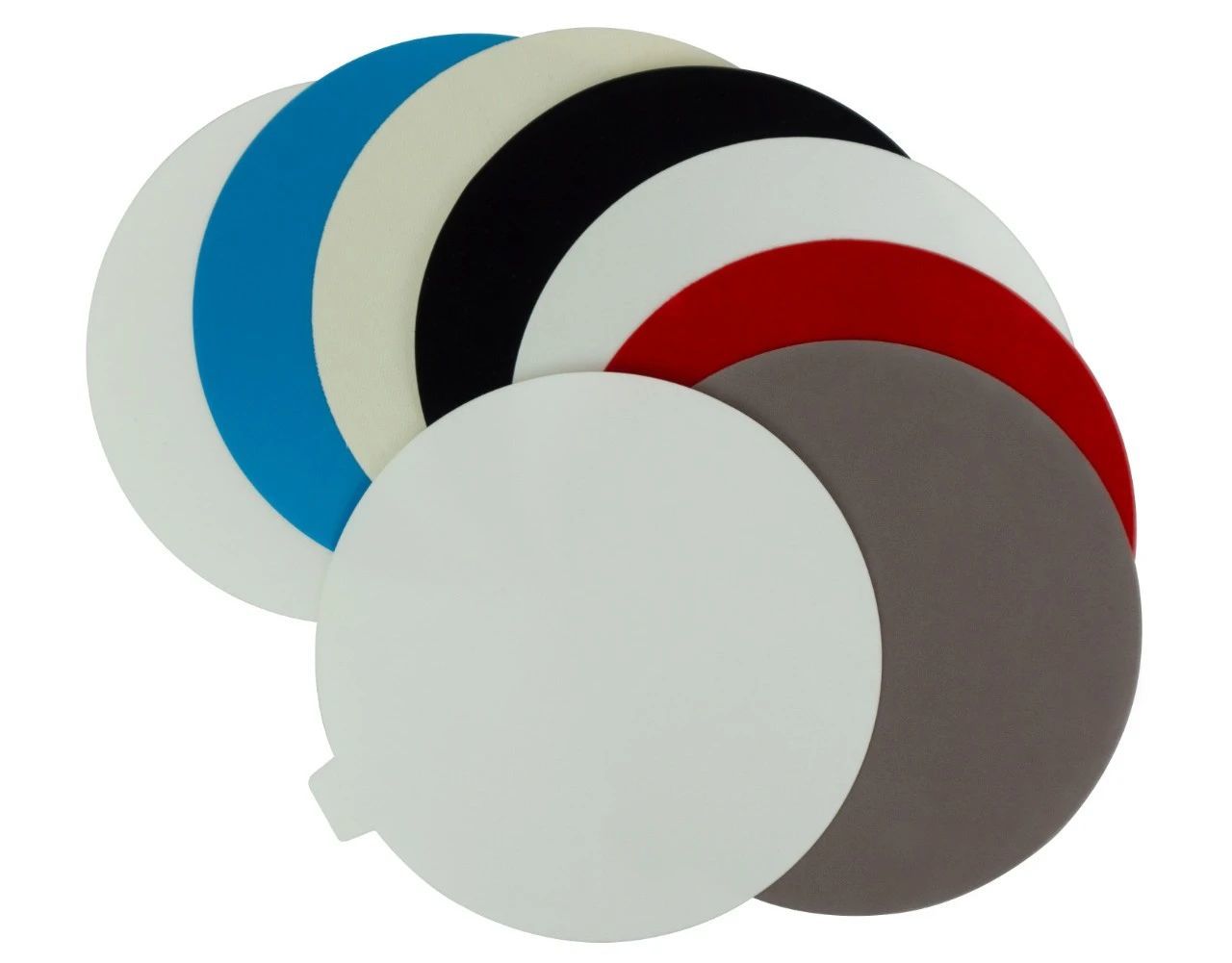

抛光布介绍集合【抛光布选择指南】

磨抛程序：

磨料	金刚石研磨纸 15um 9um 3um	SC-JP丝绸抛光布	ZN-ZP阻尼抛光布
润滑	水	3μm PD-WT多晶金刚石抛光液+二氧化硅抛光液	0.05μm AO-439二氧化硅抛光液
压力/N	20	25	20
转速/rpm	200	80/150	80/120
转向	>>	>>	>>
时间	研磨到目标位置为止	10-20min	1-2min
以上工艺适用于φ30mm试样；研磨最好手动进行； *用二氧化硅抛光时最后15s用水冲洗抛光。
