应用案例 | 快来学习铜漆包线金相制备全过程！

作者：

铜漆包线是近几年来快速发展起来的新型合成高性能双金属线材,是国家大力推广的新型纯铜芯电缆替代产品,它广泛应用于通讯电缆,同轴电缆,射频电缆,数据电缆,计算机电缆,电磁线以及电力传输线等诸多领域,项目极具市场潜力。

01设备和耗材

设备

特鲁利TableCUT-200 手自一体精密切割机；

特鲁利 Alpha-600 自动磨抛机；

特鲁利ThetaMount压力冷镶嵌机；

MN 60 系列显微镜；

吹风机；

耗材

脱脂棉；透明三角夹；

特鲁利TJ2562AB环氧树脂；
特鲁利PL-W抛光润滑液；
特鲁利SiC金相砂纸(P400；P800；P1200；P2000；P2500)；
特鲁利SC-JP 白色丝绸抛光布(8in)；
特鲁利Final Red-JP红色短绒抛光布(8in)；
特鲁利3μm多晶金刚石抛光液；
特鲁利0.05μm氧化铝抛光液；
特鲁利0.05μm二氧化硅抛光液。

02制样过程

1-切割

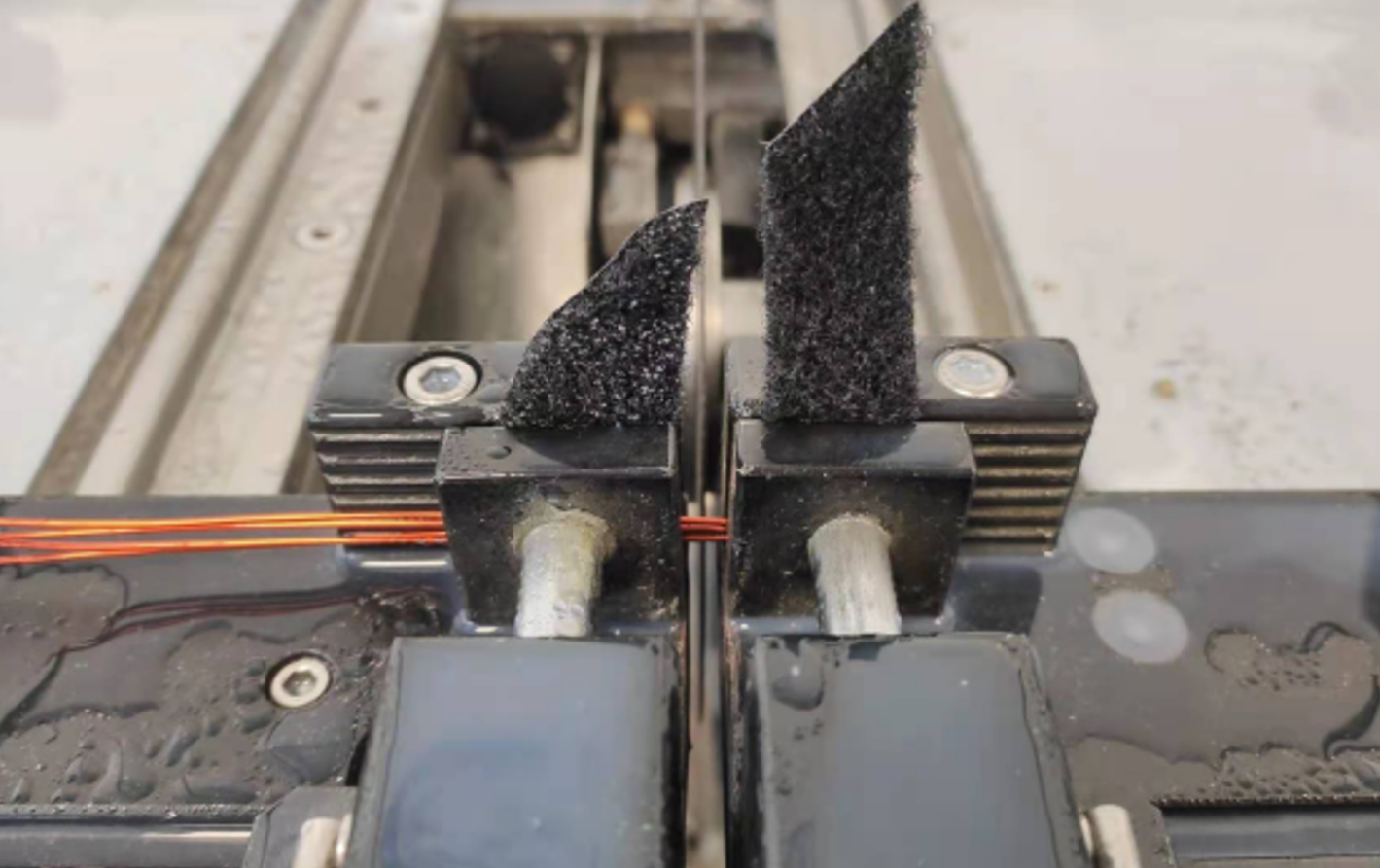

使用TableCUT-200 手自一体精密切割机切割试样。

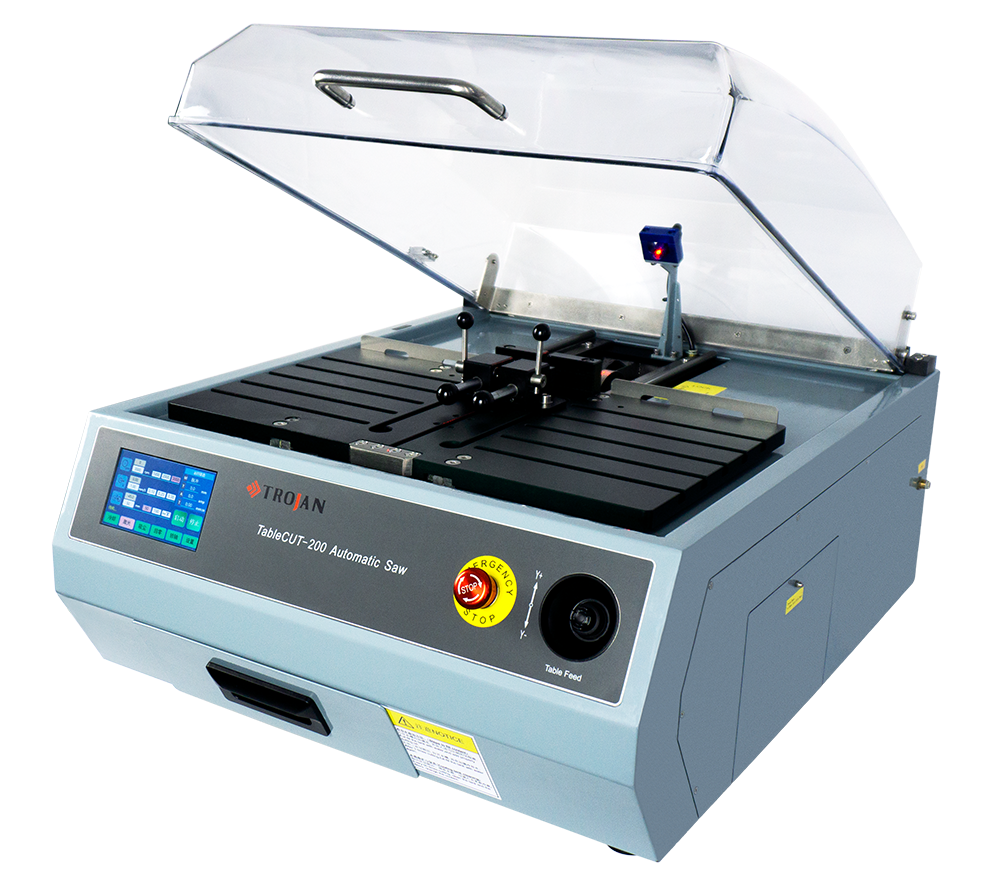

TableCUT-200 手自一体精密切割机

设备	TableCUT-200 手自一体精密切割机
耗材	SiC砂轮切割片
参数	转速2500rpm，进给0.2mm/s

2-镶嵌

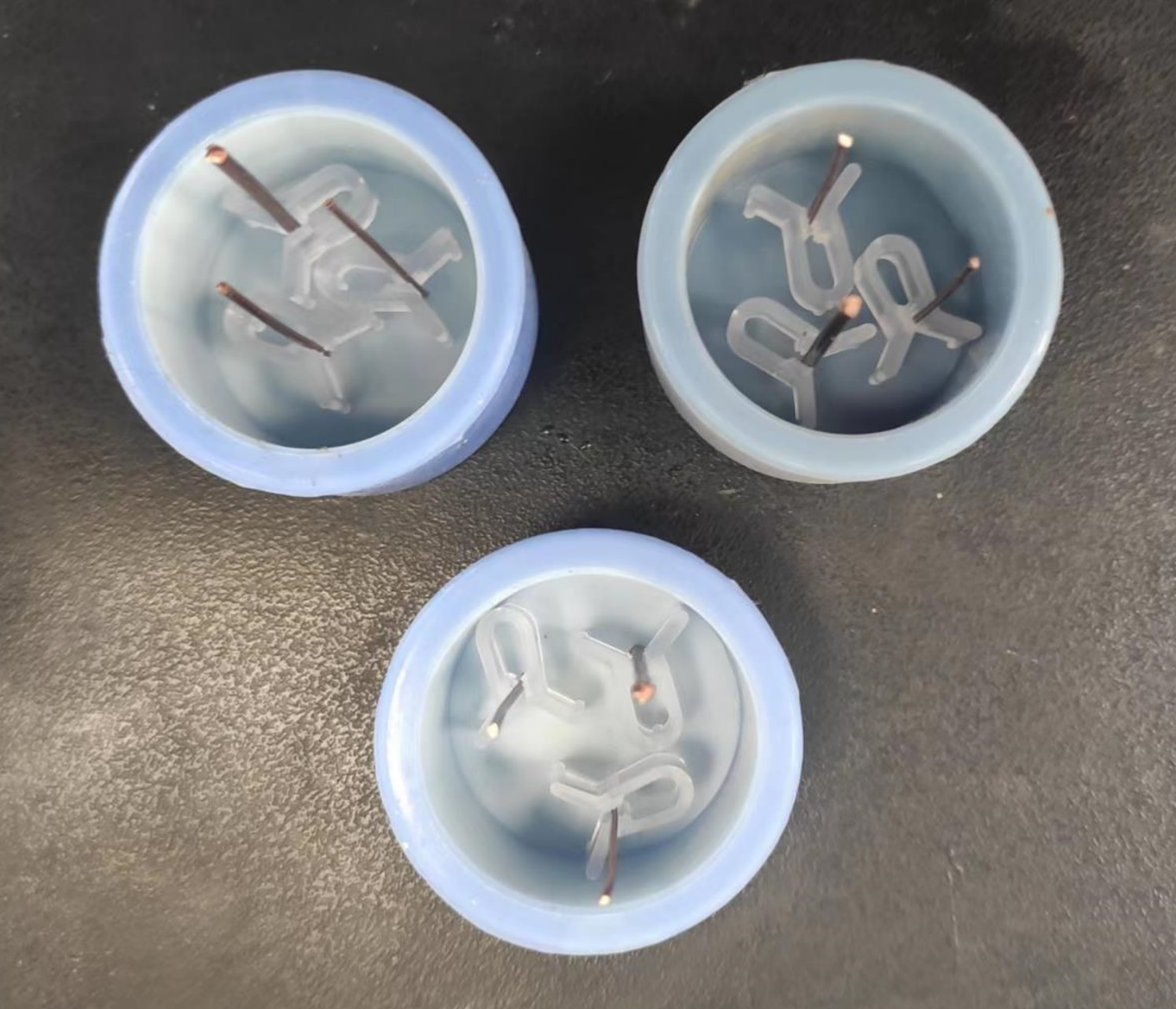

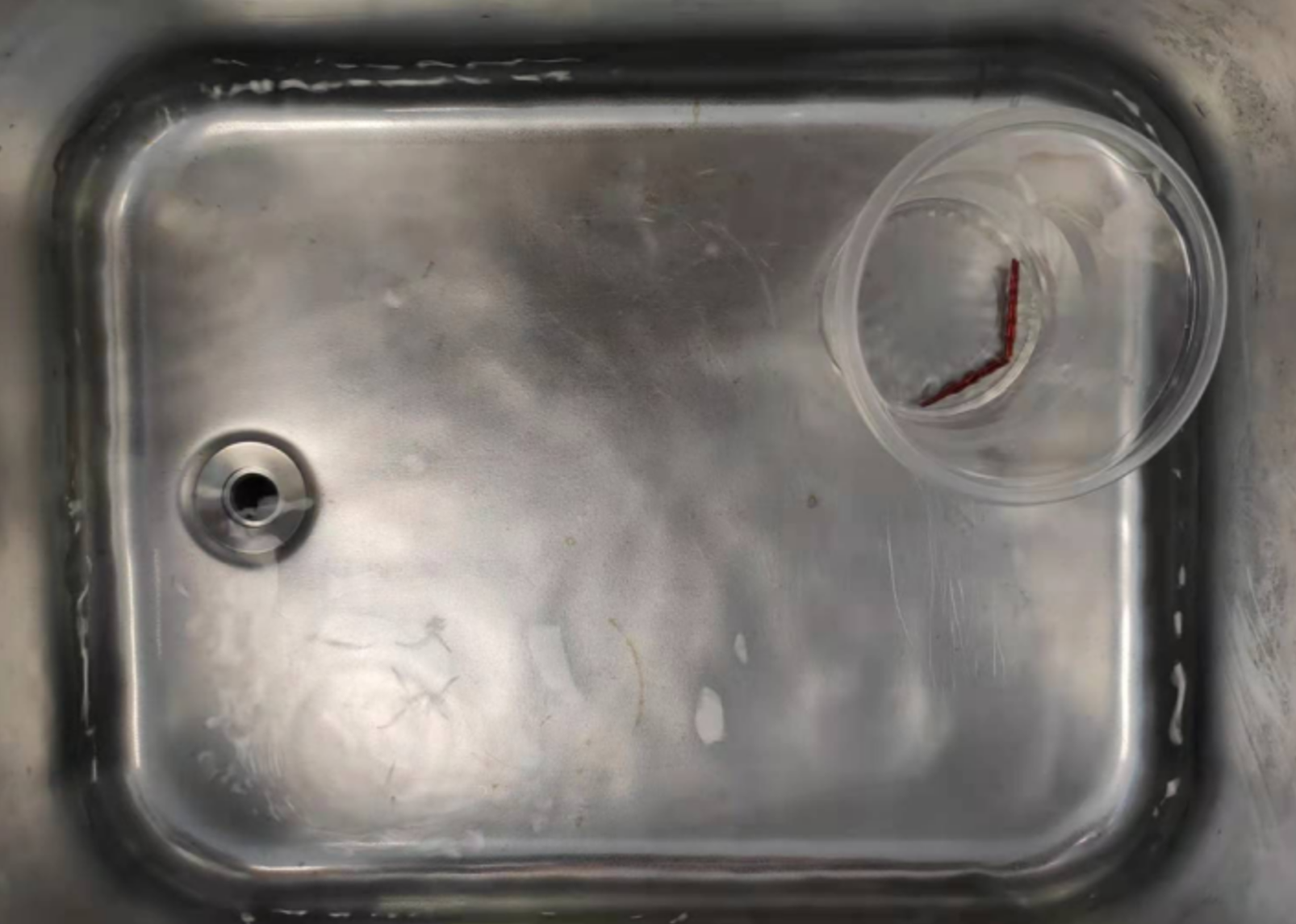

超声波清洗试样后，试样使用透明三角夹直立放置在硅胶模中，按比例配制TJ2562AB环氧树脂镶嵌试样。

3-研磨

使用Alpha -600自动磨抛机研磨试样，砂纸P400→P2500

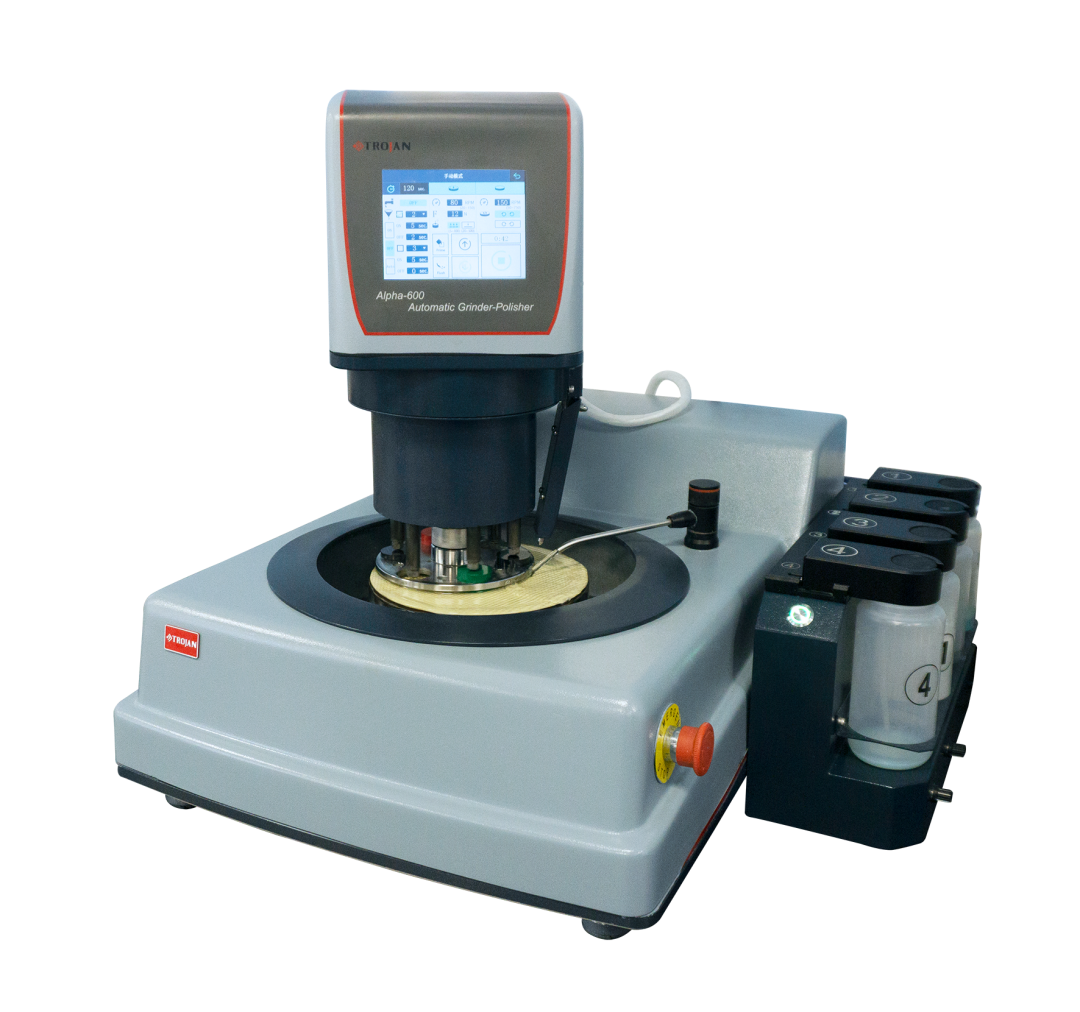

Alpha-600 自动磨抛机

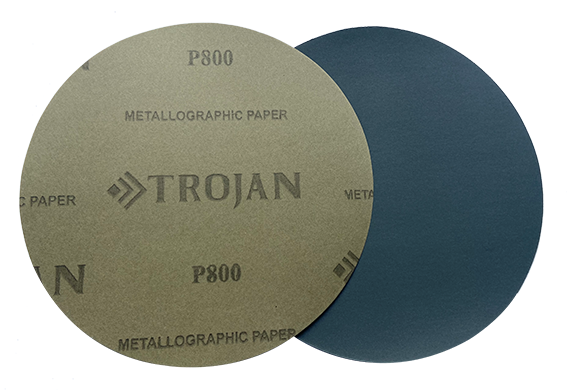

金相砂纸

设备	Alpha-600自动磨抛机
耗材	砂纸：P400→P2500
参数	上盘100rpm，下盘200rpm，同向；压力15N

4-抛光（粗抛）

使用Alpha-600自动磨抛机抛光试样，先使用SC抛光布，配合3μm多晶金刚石抛光液粗抛。注意要添加PL-W抛光润滑液进行抛光。

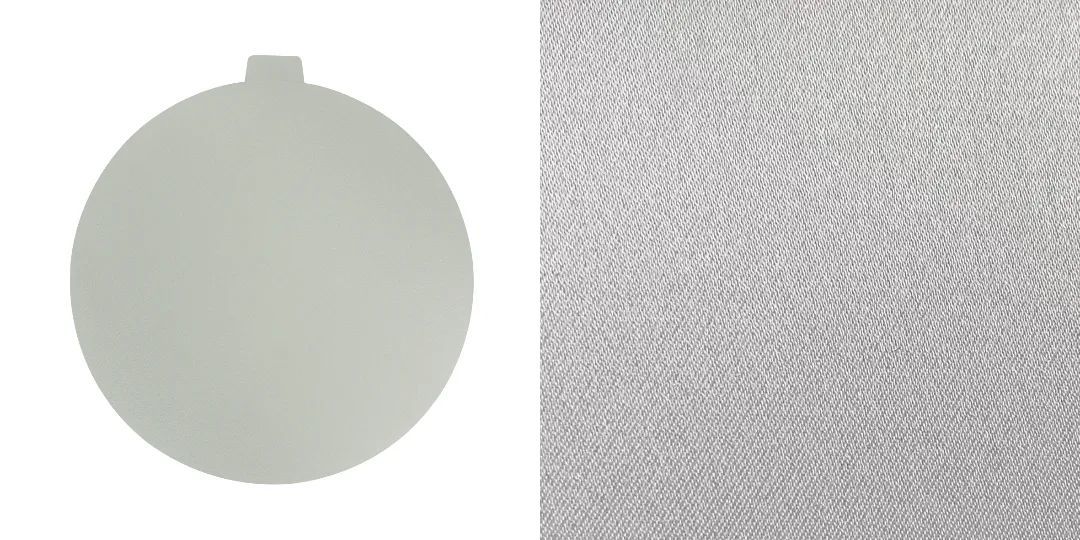

SC-JP白色丝绸抛光布

PD-W多晶金刚石抛光液

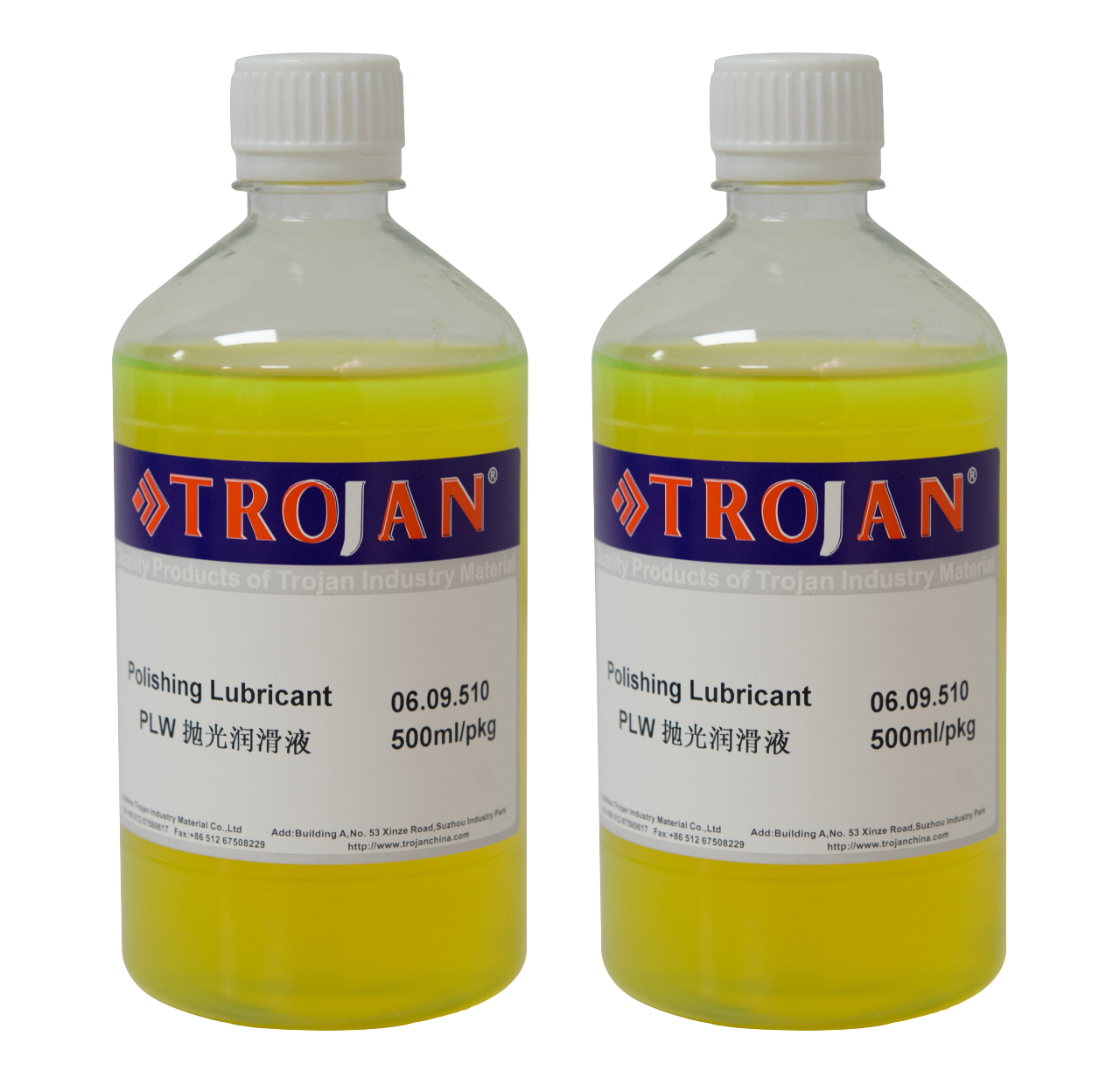

PL-W抛光润滑液

设备	Alpha-600自动磨抛机
耗材	SC抛光布，3μm多晶金刚石抛光液，PL-W抛光润滑液
参数	压力20N，转速同向150rpm，时间5min

4-抛光（精抛）

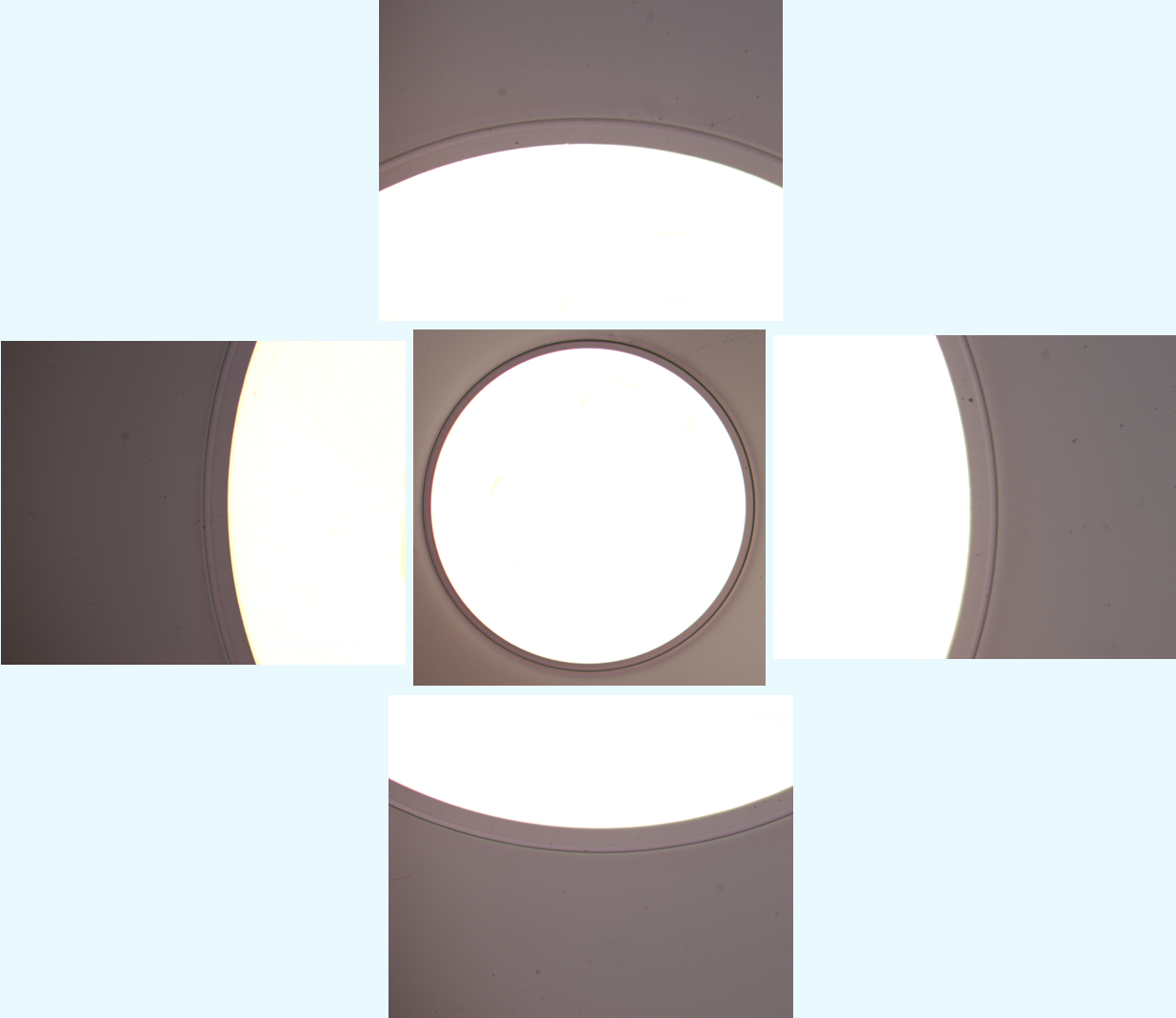

使用Alpha-600自动磨抛机抛光试样，然后使用FR抛光布配合0.05μm氧化铝抛光液混合使用二氧化硅精抛。（二氧化硅抛光液中加入25%的氨水和3%的过氧化氢）

Final Red 最终精密抛光布

AO-P 氧化铝抛光液

二氧化硅抛光液

设备	Alpha-600自动磨抛机
耗材	Final Red抛光布，0.05μm氧化铝抛光液，0.05μm二氧化硅抛光液
参数	氧化铝抛光：转速同向150rpm，时间60s；二氧化硅抛光：转速同向120rpm，时间120s。
